国鑫 AS4110G-D04R-G3 服务器

课题组去年还是前年购买了两台 8 卡 4090 48G 服务器, 在过去的一年里面可谓是故障不断. 之前我一直没有使用卡的需求, 所以说也并不关心; 但是最近我导想推进在外网的本地部署模型, 觉得上半年我让买的 Spark 太慢了满足不了科研需求. 因此这几天折腾了一下.

本文会涵盖硬件配置和调试, 暴打 BMC, 乱改 BIOS, 魔改 NVIDIA 驱动等抽象行为, 请谨慎观看.

硬件介绍

机器是一台国鑫 (Gooxi) AS4110G-D04R-G3 4U 10 卡服务器, 手册在此, 可在网上找到. 其安装双路 3 代可拓展至强 CPU, 我们的机器上是 8336C, 总共 64 核心 128 线程, 16 * 64G DDR4 LRDIMM, 总共 1TB 内存容量. 主板手册在此

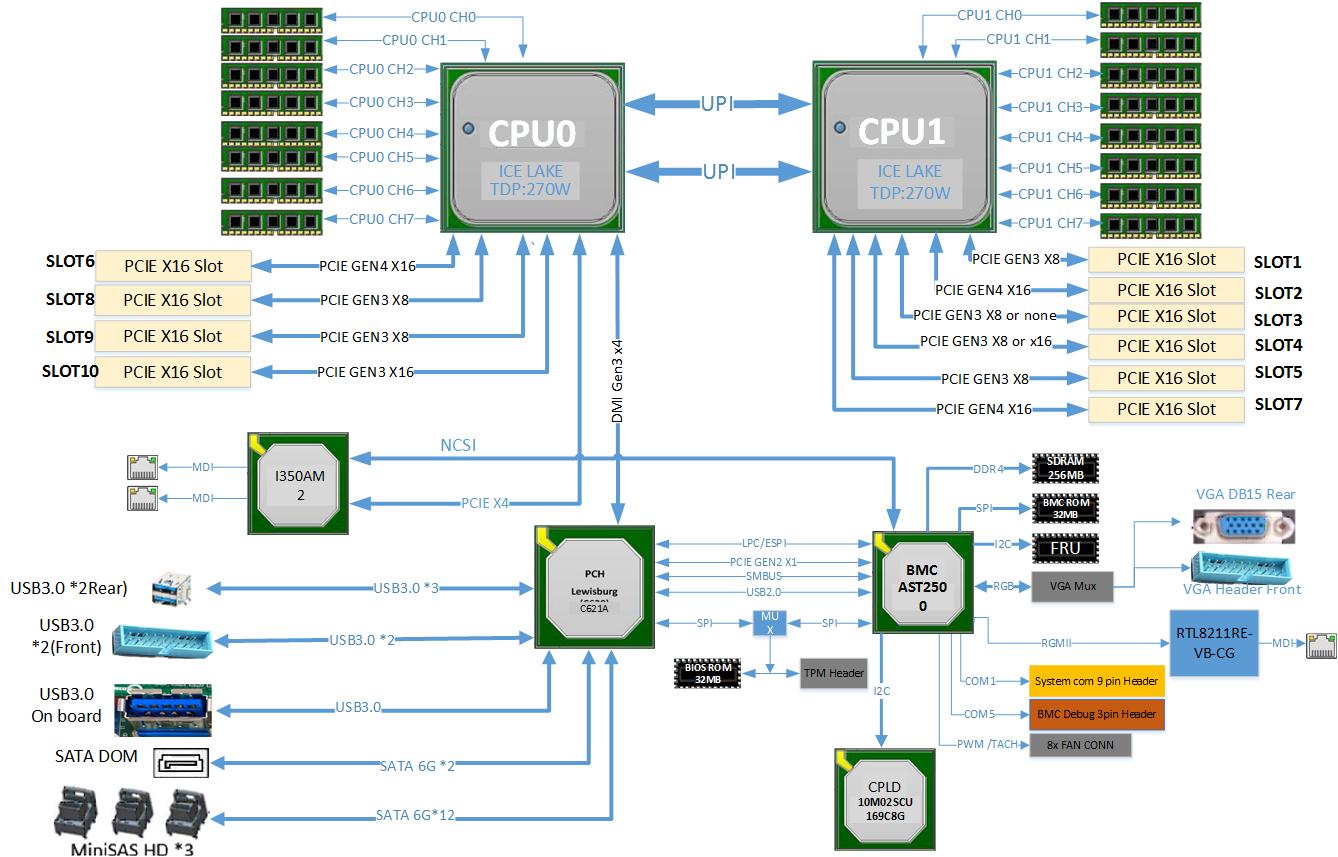

其系统 layout 长这样:

Motherboard Logic Block Diagram

可以看到这个图上面其实并没有 GPU 所在的 PCIe 位置. 为什么呢? 在网上搜索服务器的拆解图可以发现, 其 GPU 模块位于整个机箱的最前面, 引出了两根 PCIe 延长线, 每一根是 PCIe Gen4 x16, 可以插在图示的 SLOT1-10 上. (我线下验证过了, 它的主板上面真的有 10 个 slot… 好多)

GPU 模块上面有两个 PCIe 交换机, 交换芯片看上去是 PEX8747, 每一个管五块卡.

然后看图可以发现 CPU0 引出了一个 Gen4 x16, 而 CPU1 引出了两个, 因此, 如果卡间通信上有需求的话, 放到 CPU1 可以避免 UPI.

硬件现状

我拿到机器的时候被这个机器的硬件状况震撼了. 我们的厂家发过来的时候, 8 个 GPU 是顺着插的, 因此插在物理位置的 2-9 上. 于是 5 个 GPU 在一个交换机上放在 CPU0, 而 3 个在另一个. IB 网卡插在 CPU1 上, 可以说是既不对称又不亲和, 达到了速度的最小化.

nvidia-smi topo -m
        GPU0    GPU1    GPU2    GPU3    GPU4    GPU5    GPU6    GPU7    NIC0    NIC1    CPU Affinity    NUMA Affinity   GPU NUMA ID
GPU0     X      PIX     PIX     PIX     PIX     SYS     SYS     SYS     SYS     SYS     0-31,64-95      0               N/A
GPU1    PIX      X      PIX     PIX     PIX     SYS     SYS     SYS     SYS     SYS     0-31,64-95      0               N/A
GPU2    PIX     PIX      X      PIX     PIX     SYS     SYS     SYS     SYS     SYS     0-31,64-95      0               N/A
GPU3    PIX     PIX     PIX      X      PIX     SYS     SYS     SYS     SYS     SYS     0-31,64-95      0               N/A
GPU4    PIX     PIX     PIX     PIX      X      SYS     SYS     SYS     SYS     SYS     0-31,64-95      0               N/A
GPU5    SYS     SYS     SYS     SYS     SYS      X      PIX     PIX     NODE    NODE    32-63,96-127    1               N/A
GPU6    SYS     SYS     SYS     SYS     SYS     PIX      X      PIX     NODE    NODE    32-63,96-127    1               N/A
GPU7    SYS     SYS     SYS     SYS     SYS     PIX     PIX      X      NODE    NODE    32-63,96-127    1               N/A
NIC0    SYS     SYS     SYS     SYS     SYS     NODE    NODE    NODE     X      PIX
NIC1    SYS     SYS     SYS     SYS     SYS     NODE    NODE    NODE    PIX      X

Legend:

  X    = Self
  SYS  = Connection traversing PCIe as well as the SMP interconnect between NUMA nodes (e.g., QPI/UPI)
  NODE = Connection traversing PCIe as well as the interconnect between PCIe Host Bridges within a NUMA node
  PHB  = Connection traversing PCIe as well as a PCIe Host Bridge (typically the CPU)
  PXB  = Connection traversing multiple PCIe bridges (without traversing the PCIe Host Bridge)
  PIX  = Connection traversing at most a single PCIe bridge
  NV#  = Connection traversing a bonded set of # NVLinks

NIC Legend:

  NIC0: mlx5_0
  NIC1: mlx5_1

进机房改硬件

由于上述的问题, 部署模型的时候非常抽象 (当然这不是最抽象的). 因此我决心进机房改一下物理拓扑. 按理说, 应该把两个延长线插在 SLOT2 和 SLOT7, 网卡插在 SLOT4, 可以获得最好的收益. 对于 8 张卡, 由于前面板上有两个不透风的梁, 插在 0,1,3,4,5,6,8,9 是最好的.

改过之后的拓扑如下:

nvidia-smi topo -m
        GPU0    GPU1    GPU2    GPU3    GPU4    GPU5    GPU6    GPU7    NIC0    NIC1    CPU Affinity    NUMA Affinity   GPU NUMA ID
GPU0     X      PIX     PIX     PIX     NODE    NODE    NODE    NODE    NODE    NODE    32-63,96-127    1               N/A
GPU1    PIX      X      PIX     PIX     NODE    NODE    NODE    NODE    NODE    NODE    32-63,96-127    1               N/A
GPU2    PIX     PIX      X      PIX     NODE    NODE    NODE    NODE    NODE    NODE    32-63,96-127    1               N/A
GPU3    PIX     PIX     PIX      X      NODE    NODE    NODE    NODE    NODE    NODE    32-63,96-127    1               N/A
GPU4    NODE    NODE    NODE    NODE     X      PIX     PIX     PIX     NODE    NODE    32-63,96-127    1               N/A
GPU5    NODE    NODE    NODE    NODE    PIX      X      PIX     PIX     NODE    NODE    32-63,96-127    1               N/A
GPU6    NODE    NODE    NODE    NODE    PIX     PIX      X      PIX     NODE    NODE    32-63,96-127    1               N/A
GPU7    NODE    NODE    NODE    NODE    PIX     PIX     PIX      X      NODE    NODE    32-63,96-127    1               N/A
NIC0    NODE    NODE    NODE    NODE    NODE    NODE    NODE    NODE     X      PIX
NIC1    NODE    NODE    NODE    NODE    NODE    NODE    NODE    NODE    PIX      X

Legend:

  X    = Self
  SYS  = Connection traversing PCIe as well as the SMP interconnect between NUMA nodes (e.g., QPI/UPI)
  NODE = Connection traversing PCIe as well as the interconnect between PCIe Host Bridges within a NUMA node
  PHB  = Connection traversing PCIe as well as a PCIe Host Bridge (typically the CPU)
  PXB  = Connection traversing multiple PCIe bridges (without traversing the PCIe Host Bridge)
  PIX  = Connection traversing at most a single PCIe bridge
  NV#  = Connection traversing a bonded set of # NVLinks

NIC Legend:

  NIC0: ibp177s0f0
  NIC1: ibp177s0f1

魔改驱动

大模型推理是一个非常消耗带宽的工作. 如果全都走 SHMEM, 那么 PCIe 交换机的上行的 x16 带宽将成为显著的瓶颈. 4090 又没有 NVLink, 因此必须使用 PCIe P2P 才能提高性能. 但是呢, 老黄刀法让 GeForce 系列没办法用 P2P.

在魔改驱动之前, 我尝试部署了 GLM 5.3 Flash, 速度不到 1 token/s, 完全没法用.

Harry 曾经在博客上发过一篇如何在 5090 上启用 P2P, 后来, 两个月前 (还挺新), 我看到 duanyll 魔改了 Nvidia 驱动, 实现了 4090 48G 上的 P2P. 按照上面的方法, 我安装了 595.71.05 版本的魔改驱动, 实现了 P2P 的支持. 但是, 在测试的时候, 还是发现了问题:

GPU 数 / 分组	通信方式	配置	平均 bus bandwidth
4 卡，GPU 0–3	P2P/CUMEM	`P2P_LEVEL=PIX`	5.141 GB/s
4 卡，GPU 4–7	P2P/CUMEM	`P2P_LEVEL=PIX`	5.141 GB/s
8 卡，GPU 0–7	P2P/CUMEM	`P2P_LEVEL=SYS`	0.817 GB/s
8 卡，GPU 0–7	SHMEM	禁用 P2P	4.480 GB/s

虽然没有数据错误, 但是 8 卡的 P2P 通信带宽非常低, 甚至不及直接使用 SHMEM. 为什么呢?

经过一些排查, 我们定位到这可能是没有打开 Relaxed Ordering. 我让 Codex 测试了一下, 发现, 当 PCIe 交换机上同时出现 P2P 和到 Host Bridge 上行的通信时, 由于队头阻塞, 带宽利用率骤降.

通信方式	跨 PIX 边的实际路径	平均 bus bandwidth
`P2P_LEVEL=SYS`	GPU 3→4 走交换机 P2P、7→0 跨组 P2P	0.840 GB/s
`P2P_LEVEL=PIX`	GPU 3→4 走交换机 P2P、7→0 跨组 SHM	2.381 GB/s
SHMEM	全部走 SHM/direct/direct	4.468 GB/s

因此打开 Relaxed Ordering, 打开后带宽明显改善, 利用率基本 100%. 在组内 P2P, 组间 SHM 情况下带宽最高.

NCCL 路径	Avg bus bandwidth	对比不开 RO
`P2P_LEVEL=SYS`	3.6315 GB/s	约 4.32×
`P2P_LEVEL=PIX`	5.2358 GB/s	约 2.20×
SHMEM	4.46901 GB/s	基本不变

此时卡间通信速度允许使用 Tensor Parallel 部署模型.

模型部署

尝试了 GLM 5.3 Flash 和 Deepseek v4.1 Flash, GLM 5.3 Flash 单请求 MTP 5 速度约 100 token/s, 8 并发速度约 200 token/s, 16 并发峰值速度 500 token/s, KV 1.3M, 开 KV Offload 不成功, 但是 KV Pool 够用;

DeepSeek v4.1 Flash 单请求 DSpark 5 速度约 100 token/s, 8 并发速度约 300 token/s, KV 2.4M (但是得关 GPU 的 ECC Mem 不然显存不够用), Offload 256G 完全用不完.

用 claude code 开 ultracode, 速度勉强能够接受, 性能也勉强能够接受.

莫名重启

这台机器之前就因为莫名其妙重启返修, 修好了回来, 但是也不知道是否真的修好了. 然后某一天, 我正在调试 vLLM 的时候, 机器突然失联了. 打开 BMC 一看发现重启了, 原因未知. 让 Codex 诊断, 结果是, 他认为电源键被错误触发了. 遂决定禁用掉 Reset Button. 但是怎么才能禁用呢? BMC 网页没有相应的选项, ipmitool 也不能设置禁用前面板. 怎么办呢? 本着部署了模型就要用的原则, 我尝试分析了机器的 BIOS 和 BMC.

爆打 BMC

一开始我问老师要这台机器的 BMC, 老师说, BMC 不敢上网, 觉得 BMC 一旦上网秒被打穿. 我当时觉得这有些危言耸听, 但是这是后话.

Gaining Access

在系统上重置 BMC 密码, 然后配置 BMC IP 为 169.254.0.0/16, 这样一来就可以在二层子网内访问. BMC 中有 “备份配置” 选项, 得到一个很长的文本文件. 里面可见:

1
2
3

[$$$/conf/shadow]
$$$DataLength=891$
sysadmin:$1$A17c6z5w$5OsdHjBn1pjvN6xXKDckq0:14386:0:99999:7:::

那么这是个什么 hash 呢? 直接把这一串扔进 Google, 即可得知, 这是 AMI BMC 的默认凭据, sysadmin:superuser. BMC 有 SSH 暴露, 用 sysadmin 尝试登录, 发现可用, 且进入了 Linux shell.

而这个密码又改不了 (或者说, 大家没人会想到要去改这个…), 所以 BMC 一旦暴露到公网… 就倒闭了!

BMC Layout

BMC 是一个精简的 ARM Linux, 所有的 config 都在 /conf 里面, 是一个独立的 jffs 卷; 而 Web 页面也是独立的 jffs. 如果 /conf 没东西, 那么就自动新建 default conf. BMC 有 256M 内存 (比磁盘还大!), CPU 是 ARMv6.

Linux kernel version Linux G3DE 3.14.17-ami #1 Tue Apr 21 09:20:40 GMT 2026 armv6l GNU/Linux, 构建时间还挺新的, 不知道为啥一定要 Linux 3.x, 也可能是陈年技术债吧. 这里的 G3DE 是主板型号.

读取 BMC Flash

在 /dev/ 里面能看到几个 mtd 设备, 我直接读取了 /dev/mtd0 "fullpart", ssh sysadmin@xxx dd if=/dev/mtd0 bs=1M > mtd0.dmp 读取到本地, 得到了一个 32M 的文件, 经检验是 BMC Flash 的全部内容. 我将一份擦除了配置的文件分成两片供研究: 第一片和第二片 (CF Workers 有 25M 大小限制). 下载后按顺序拼接成原来的 .zst 文件, 再用 zstd 解压即可.

读取 BIOS Flash

从 BMC 中可以看到一个允许与 BIOS 交互的 dev crwxrwxrwx 1 sysadmin sysadmin 153, 0 Sep 25 11:42 /dev/host_spi_flash0. 我让 Codex 读取了一下, 大致的流程是,

打开 Host SPI 通道: 把 GPIO 202 拉高并加载 host_spi_flash_hw 模块, /proc/mtd 出现了 mtd4: ... "Host SPI Flash"，容量为 32 MiB
用类似方式把 mtd4 读出到本地, 32 MiB, 78.5s
拉低 GPIO

当然, 实际上我显然是用 Codex 干的, 他除了以上步骤之外, 还进行了包括但不限于首先尝试, 然后写脚本只读挂载, 然后写监控脚本如果炸了就回滚等一系列多余操作.

BIOS 的留档在此

逆向 BMC

那么到底有哪些可以用的指令呢? 我让上面跑的本地模型逆向了一番, 得到了 392 条指令, 其中 269 条在 IPMITool 里面没有直接的命令, 需要使用 raw 指令. 以下部分为 LLM 生成, 仅供参考.

Gooxi GC2600PMT BMC IPMI 命令参考

适用机型：Gooxi GC2600PMT 系列（AST2500 BMC，AMI 固件 1.28，IPMI 2.0，Device ID 32）。

本手册收录主板 BMC 固件里那些只能用 ipmitool raw 调用的厂商自定义命令，共 269 条。它们不在 IPMI 规范里，也不会出现在 ipmitool 的 sensor、sel、fru、chassis 这类专用子命令中，因此必须先知道命令号才能用。

正文按用途分章：风扇、传感器、电源、机箱、日志……每一章先列出该用途下的全部命令和状态，再逐条说明各条命令。凡在本机实测过的命令都单列一节，给出命令格式、响应结构与逐字节的解读；未实测的命令只出现在章首的表格与附录 A 中。附录 A 是按命令号排序的索引，逐条给出中文作用、英文名称与状态。

关于状态标记

状态	含义
通过	命令已在实际机器上发送，BMC 正常响应
被拒	命令已发送，但 BMC 用完成码拒绝（码值见各章）
未测试	命令在固件里存在，但未在本机下发过
接口无法发送	命令号无法通过带内 IPMI 接口发出，详见第七章末尾

使用前须知

命令格式。 厂商自定义命令没有专用子命令，统一用 raw 形式：

1	ipmitool raw <netfn> <cmd> [请求字节...]

带上 -I open 走带内 /dev/ipmi0，或用 -I lanplus 走带外；两者对命令号的处理相同，差别在于带内多一道内核检查（见第七章末尾）。

非 0x00 的完成码有多种含义，见下表。

完成码	含义
`0x00`	成功
`0xc1`	无效命令：该 NetFn 下未登记此命令号，或功能未启用
`0xc6`	请求数据无效：参数取值不在允许范围（索引未从 1 开始是最常见的一种）
`0xc7`	请求数据长度无效：长度与命令要求的不一致
`0xcb`	请求的记录不存在：选择子指向的记录不存在
`0xcc`	参数无效：例如写入命令只接受由配置决定的几个具体值
`0xd5`	当前状态不支持：例如 APML 命令出现在 Intel 平台上
`0xff`	未指定错误：多为请求载荷不合适，例如索引超出机器实际配置，或对应的记录/文件不存在
`0x80` `0x81` `0x91`	厂商自定义

响应怎么读。 ipmitool 打印的 rsp=0xNN 是完成码，其后的字节才是数据。BMC 返回的字节
序列里，第 1 个字节固定是完成码，数据从第 2 个字节开始；"只回完成码、没有任何数据"是一种完整的正常返回，设置类命令多是这样。

数据字节的通则：16 位整数一律小端，低字节在前；请求中的选择子常以半字节打包，高半字节是选择子、低半字节是子选择子，成功时该字节会原样回显到响应的第 1 个数据字节，可用以核对请求的究竟是哪一路；定长字符串以 00 结尾、未用满的部分填 0；位域按"位 0 为最低位"解释。每条命令的具体字段见其所在章节的说明小节。

写完要回读。 写入类命令拿到完成码 0x00 后，应再读一次确认取值确已生效。写入配置类命令
时遵循以下三步：

1
2
3

ipmitool raw 0x32 0x7e            # 1. 读出当前值
ipmitool raw 0x32 0x7f 0x01       # 2. 写入新值
ipmitool raw 0x32 0x7e            # 3. 回读，确认确已生效

修改配置之前先备好回退手段。 写 IPMI 用户、网络、服务这类命令一旦参数写错，可能把远程
管理通道切断。操作之前应确认另有可用的管理途径——BMC 网页、串口、管理网，或具备现场操作条件。

读数是动态的。 温度、转速、电源数量、缓存内容这类值随机型配置和当前状态变化，本手册中标
"实测"的读数值仅供参考，脚本中的判断阈值应结合当前负载与配置确定。

一、风扇与散热

风扇转速由 BMC 依据温度曲线自行控制，固件还会把主机侧上报的 CPU/GPU 温度作为曲线的输入。读取部分可以直接使用；写入部分要么会改变调速行为，要么直接改动曲线的输入，使用之前应先确认回退手段。

命令	作用	状态
`ipmitool raw 0x2a 0x61`	读取风扇控制模式	通过（返回 `01`）
`ipmitool raw 0x2a 0x08 0xff`	读取八路风扇的占空比与转速	通过
`ipmitool raw 0x2a 0xfe`	读取风扇附加信息	通过
`ipmitool raw 0x2a 0x0d <gpu:01-0a>`	读取 GPU 信息缓存	通过
`ipmitool raw 0x2a 0x62 <mode:01>`	设置风扇控制模式；`01` 为自动，其他值停止自动调速	通过（写入后回读确认）
`ipmitool raw 0x2a 0x09 <fan:00-07> <duty:01-64>`	设置风扇 PWM 占空比	通过（写入后回读确认）
`ipmitool raw 0x2a 0x0c <gpu:01-0a> [89 more bytes]`	写入 GPU 信息缓存	未测试
`ipmitool raw 0x2a 0xff <cpu1> <cpu2>`	更新 BMC 中的 CPU 温度	未测试
`ipmitool raw 0x2a 0xfd <gpu1> ... <gpu10>`	更新十路 GPU 温度	未测试

`0x2a 0x61` 读取风扇控制模式

1	ipmitool raw 0x2a 0x61

响应固定 1 个数据字节，表示当前风扇控制模式：

值	含义
`01`	自动。BMC 按温度曲线自动调速
其他（实测 `00`）	非自动。自动调速停止，手动设置占空比被接受

该字节只有 01 表示自动，其余取值一律为非自动：写入 0x2a 0x62 时填 02 至 ff 之间的任意值，自动调速同样停止。按"01 为自动、其余为非自动"来读。

读取本身无副作用。切换到非自动模式会停止自动调速，写入前应确认确有需要。

`0x2a 0x08` 读取风扇转速与占空比

1	ipmitool raw 0x2a 0x08 0xff # 一次读全部 8 路

0xff 表示一次读全部通道。响应固定 27 个数据字节，与请求内容无关：

字节	长度	含义
0	1	通道数，恒为 `08`
1	1	读数无效位图，位 i 为 1 表示第 i 路的转速不可信
2	1	恒为 `ff`，填充字节
3 起	3×8	每路 3 字节：占空比（百分比）、转速低字节、转速高字节

转速为 16 位小端值，低字节在前。本机实测的 27 字节按路分开如下：

1 2	08 f0 ff 64 45 3c 64 35 3b 64 60 3b 64 e1 3b 28 00 00 28 00 00 28 00 00 28 00 00 通道数位图填充 FAN1 FAN2 FAN3 FAN4 FAN5 FAN6 FAN7 FAN8

实测中，前四路占空比 64 = 100%，转速依次为 15429、15157、15200、15329 RPM；后四路占空比 28 = 40%，转速为 0；位图 f0 对应的正是这后四路：转速读数为 0 时该路被标注为无效。

八路的记录长度彼此相同，解析时按 3 字节步长逐路对齐；后四路同样占满 3 字节。第 i 路对应 FAN(i+1)，与 0x2a 0xfe 中各路名称的顺序一致。这些读数值随负载和配置变化，脚本中的阈值应结合当前负载确定。

`0x2a 0xfe` 读取风扇附加信息

1	ipmitool raw 0x2a 0xfe

响应固定 256 个数据字节，不需要请求参数，也没有计数字节。

这 256 字节由 8 条 32 字节记录组成，第 i 条记录位于数据偏移 32i：

记录内偏移	长度	含义
0	1	该路对应的传感器号，实测 `28`–`2f`
1	15	名称，ASCII，未用满的部分填 `00`，实测 `FAN1`–`FAN8`
16	4	32 位值，实测全 0，含义未确定
20	4	32 位值，实测等于记录序号 0–7
24	4	32 位值，实测为 0,2,4,6,1,3,5,7，含义未确定
28	4	32 位值，实测与上一个字段取值相同，含义未确定

实测首条记录为 28 46 41 4e 31 00 …，即传感器号 0x28 加字符串 FAN1。

这 256 字节里没有占空比，也没有转速；需要转速与占空比时使用 0x2a 0x08。

`0x2a 0x0d` 读取 GPU 信息缓存

1	ipmitool raw 0x2a 0x0d 0x01 # 第 1 号 GPU 槽位

请求是 1 个字节的槽位号 01–0a，超出范围返回 0xc9。响应固定 170 个数据字节，与请求的是哪一个槽位无关。

字节	长度	含义
0…89	90	该槽位的 GPU 描述记录；记录第 0 字节与请求的槽位号一致时才填入内容，否则这 90 字节全为 0
90…169	80	该槽位的附加块；实测全为 0，含义未确定

描述记录内部：

记录内偏移	长度	含义
0	1	GPU 槽位号，实测 `01`，与请求的槽位号一致时该记录有效
1…2	2	实测 `de 10`，小端 0x10de（疑似 PCI 厂商号），含义未确定
3…4	2	实测 `84 26`，小端 0x2684（疑似 PCI 设备号），含义未确定
5 起	85	ASCII 文本，各字符串之间以 `00` 分隔或填充，实测依次出现 `NVIDIA Corporation`、`NV1 [SAD102 [GeForce RTX 4090]`、`AD102 [GeForce RTX…`；字段边界未确定

实测（请求 01）返回 170 字节，前 5 字节 01 de 10 84 26，其后是上述文本。请求 0a（第 10 槽）返回 170 个 0，该槽位尚未写入过数据。

这段缓存由主机侧上报，内容随显卡型号变化；文本中的方括号与截断同样来自上报方。型号等信息以主机侧的显卡配置为准。

设置风扇控制模式与占空比

1
2
3

ipmitool raw 0x2a 0x62 0x00          # 切到手动
ipmitool raw 0x2a 0x09 0x00 0x46     # FAN1 设为 70%
ipmitool raw 0x2a 0x62 0x01          # 回到自动

0x2a 0x09 的请求是风扇编号 0x00–0x07 加占空比 0x01–0x64（1%–100%）。
起转参考 PWM 为 20%，维持不停转的参考值为 3%。 占空比低于 20% 时风扇未必能起转；已经
转起来之后，保持不低于 3% 即可继续转动。
自动模式（模式值为 01）下 0x2a 0x09 不被受理，需要先切到手动。
0x2a 0x62 只建议用 0x00 和 0x01 两个值，写完用 0x61 回读确认。

实测的完整过程是：0x2a 0x62 0x00 切到手动，0x2a 0x61 回读 00；在手动模式下下发 0x2a 0x09，回读 0x2a 0x08 0xff 可见被写入的那一路占空比随之改变，其余各路保持原值；最后 0x2a 0x62 0x01 恢复自动，0x2a 0x61 回读 01，自动调速随后恢复。

低占空比可能让风扇停转：1% 曾让 FAN2、FAN3 的转速读数降至 0 RPM。因此低速值只适用于测试，日常运行应保持原占空比。如需临时调整转速，较为稳妥的做法是：先记录 0x61 的模式和 0x08 的各路占空比，切换到手动模式，写入目标占空比，回读 0x08 并监视转速与温度；结束时按记录恢复被改过的占空比，最后恢复原模式（原先为自动模式则发送 0x2a 0x62 0x01），再回读 0x61 和 0x08。

BMC 冷重启后模式会回到自动，需要重新读取。

二、温度、传感器与告警

传感器读数由 BMC 采集，IPMI 侧能够修改的主要是迟滞值与事件使能；告警（PEF/PET）负责在越限时发出通知，配置有误会造成误报或漏报。

命令	作用	状态
`ipmitool raw 0x04 0x25 [data...]`	读取传感器迟滞	通过（返回 `00 00`）
`ipmitool raw 0x04 0x24 <sensor> <ignored> <hyst_hi> <hyst_lo>`	设置传感器迟滞	通过（同值写入验证）
`ipmitool raw 0x04 0x01`	读取事件接收方	通过（返回 `20 00`）
`ipmitool raw 0x04 0x00 [data...]`	设置事件接收方	通过（同值写入验证）
`ipmitool raw 0x32 0x95 [data...]`	读取触发事件	通过
`ipmitool raw 0x32 0x86`	读取传感器信息	被拒（完成码 `0xc6`）
`ipmitool raw 0x04 0x28 [data...]`	设置传感器事件使能	未测试
`ipmitool raw 0x04 0x2a [data...]`	重新使能传感器	未测试
`ipmitool raw 0x04 0x30 [data...]`	设置传感器读数	未测试
`ipmitool raw 0x32 0x4a [data...]`	处理跨重启的传感器阈值设置	未测试
`ipmitool raw 0x32 0x94 [data...]`	设置触发事件	未测试
`ipmitool raw 0x04 0x12 [data...]`	设置 PEF 过滤与告警配置参数	未测试
`ipmitool raw 0x04 0x11 [data...]`	启动 PEF 延时定时器	未测试
`ipmitool raw 0x04 0x14 [data...]`	设置上次已处理事件 ID	未测试
`ipmitool raw 0x04 0x16 [data...]`	立即触发 PEF 告警	未测试
`ipmitool raw 0x04 0x17 [data...]`	确认 PET 告警	未测试

`0x04 0x25` 读取传感器迟滞

1	ipmitool raw 0x04 0x25 0x01 0x00

请求第 1 字节是传感器号，第 2 字节不被读取。响应固定 2 个数据字节：

字节	长度	含义
0	1	迟滞值 1；实测 `00`
1	1	迟滞值 2；实测 `00`

这两个字节与 0x04 0x24 写入的两个位置对应；其中哪个是正向迟滞、哪个是负向迟滞未确定。所查传感器的配置为某几种取值时，命令返回 0xcc。

本固件的编号与 IPMI 规范相反：规范中读取是 0x24、设置是 0x23，本固件读取是 0x25、设置是 0x24。按固件实际编号使用。

`0x04 0x24` 设置传感器迟滞

1	ipmitool raw 0x04 0x24 0x01 0x00 0x00 0x00

请求 4 字节：

字节	含义
0	传感器号
1	保留字节，填任意值均可
2	迟滞值 1
3	迟滞值 2

响应只有完成码，没有数据字节。写入的正是 0x04 0x25 读出的那两个字节，写完可直接回读核对。可能的拒绝码为 0xce、0xcc、0xd4、0xff，出现这些完成码时不会写入。同值写入已实测通过。

`0x04 0x01` 读取事件接收方

1	ipmitool raw 0x04 0x01

响应固定 2 个数据字节：

字节	长度	含义
0	1	事件接收方的 8 位 IPMB 地址；实测 `20`
1	1	事件接收方的 LUN；实测 `00`

字节 0 按 8 位原样地址使用。

`0x04 0x00` 设置事件接收方

1	ipmitool raw 0x04 0x00 0x20 0x00

请求 2 字节，长度只能是 1 到 3，否则返回 0xcc：第 1 字节是事件接收方的 8 位 IPMB 地址，第 2 字节是 LUN，其高 6 位必须为 0，否则同样返回 0xcc。响应只有完成码，没有数据字节。

写入的位置正是 0x04 0x01 读出的那两个字节，写完可直接回读核对。这条写入会更新事件发布者配置并持久化，此后告警事件的投递目标随之改变。同值写入（20 00）已实测通过。

`0x32 0x95` 读取触发事件

1	ipmitool raw 0x32 0x95 0x01

请求 1 字节的事件索引，取值 01–0b（1–11），超出范围返回 0x80。响应长度随索引变化：

索引	数据字节数	含义
1–8	1	每路 1 个字节，实测索引 1 为 `00`
9	5	5 个字节；这 5 个字节全为 0 时改返回 6 个字节，内容是当前时间的 4 字节小端秒数再加 1 个字节
10	1	1 个字节
11	1	1 个字节，取值来自一个 16 位字段；该字段与另一个字节都为 0 时返回 0

索引 1 至 8、10、11 各对应一个事件标志，这些标志自身的含义未确定；按索引取字节使用。

`0x32 0x86` 读取传感器信息（被拒）

1	ipmitool raw 0x32 0x86

实测完成码 0xc6，没有任何数据字节。请求为空，与该命令规定的长度一致。

这条命令在本机型上稳定返回 0xc6，更换请求参数无法得到其它结果；0xc6 的具体来源未确定。

PEF 相关命令（0x04 0x11、0x04 0x12、0x04 0x16、0x04 0x17）都位于告警路径上：配置有误会造成误报或漏报，其中 0x04 0x16 会立即发出告警。这几条未实测。

三、电源与供电

读电源模块信息、冗余状态与整机功耗。写入侧涉及 PSU 的 PMBus 写入和 ME 的功耗策略，会影响供电冗余和主机功耗管理。

命令	作用	状态
`ipmitool raw 0x2a 0x23`	读取当前 PSU 信息	通过
`ipmitool raw 0x2a 0x0a <psu:00-03>`	读取电源模块信息	通过
`ipmitool raw 0x2a 0x0b`	读取电源模块状态	通过
`ipmitool raw 0x2a 0x21 0x00 <psu_index>`	读取电源冗余	通过
`ipmitool raw 0x30 0xe2 [data...]`	读取 ME/PNM 读数	被拒（完成码 `0xff`）
`ipmitool raw 0x2a 0x22 <psu_index> <psu_policy> <global_policy>`	设置电源冗余策略并写入 PSU	未测试
`ipmitool raw 0x30 0xe3 [data...]`	通知 ME 电源状态变化	未测试
`ipmitool raw 0x30 0xe9 [data...]`	通知平台功耗特性变化	未测试
`ipmitool raw 0x00 0x0b <seconds:00-ff>`	设置电源循环间隔	未测试

`0x2a 0x23` 读取当前 PSU 信息

1	ipmitool raw 0x2a 0x23

响应固定 811 个数据字节：1 字节数量 + 2 字节保留 + 4 条 202 字节记录。

字节	长度	含义
0	1	电源数量，恒为 `04`，为固定值
1:2	2	恒为 `00 00`
3+202i	202	第 i 条电源记录

记录内部（i 从 0 起）：

记录内偏移	长度	含义
0	1	电源序号，实测 `01`–`04`
1	32	厂商，实测 `Gooxi`
33	32	型号，实测 `GC2600PMT`
65	32	产地，实测 `DONGGUAN`
97	32	版本，实测 `002`
129	32	生产日期，实测 `20241016`
161	32	序列号，实测 `GC2600PMT2410000367` 等
193	2	16 位小端，实测 `28 0a` = 2600，含义未确定
195	4	实测全 `00`，含义未确定
199	2	实测字节依次为 `01 cc`、`01 e8`、`01 d4`、`00 00`，含义未确定。注意 `0x2a 0x0a` 不输出这两个字节
201	1	实测 `00`，含义未确定

字符串为定长 32 字节，未用满的部分填 00，超长则截断。第 0 字节的数量恒为 4：即使机器上只装了两个电源，它仍然报 4。判断实际装机数量请以各条电源记录的实际内容为准。

`0x2a 0x0a` 读取电源模块信息

1	ipmitool raw 0x2a 0x0a 0x00 # 编号 0 的电源模块

请求是 1 个字节的电源编号 00–03，超出范围返回 0xc9。响应固定 394 个数据字节 = 2 字节头部 + 4 条 98 字节记录；只有被请求的那一条有内容，其余三条全为 0。

字节	长度	含义
0:1	2	16 位小端，实测 `f0 11`（即 4592），含义未确定
2+98i	32	厂商，实测 `Gooxi`
34+98i	32	型号，实测 `GC2600PMT`
66+98i	32	序列号，实测 `GC2600PMT2410000367`
98+98i	2	16 位小端，实测 `28 0a` = 2600，含义未确定

同一个电源的厂商与型号在两条命令里重复出现；0x2a 0x0a 多给出序列号，0x2a 0x23 多给出产地、版本与日期。这些读数随机型和电源配置变化，只能作参考。

`0x2a 0x0b` 读取电源模块状态

1	ipmitool raw 0x2a 0x0b

响应固定 65 个数据字节：1 字节数量 + 4 条 16 字节记录。这里的数量是实际读出的，与 0x2a 0x23 中固定为 4 的数量不同。

字节	长度	含义
0	1	电源记录数，实测 `04`
1+16i	16	第 i 条记录

记录内部：

记录内偏移	长度	含义
0	1	恒为 `01`
1	1	电源序号 `01`–`04`
2	3	PMBus 版本字符串，实测 `1.2`
5	7	实测全 `00`，含义未确定
12	1	PMBus 的 flagged 标志；实测 `00`
13:14	2	状态字节，实测 `01 01`；两字节的先后顺序未确定
15	1	实测 `00`，含义未确定

长度固定为 65 字节，不随电源数量增加；若实际电源数超过 4，多出的记录会被截断。

`0x2a 0x21` 读取电源冗余

1	ipmitool raw 0x2a 0x21 0x00 0x01 # 第 1 号电源

请求第 1 字节固定为 00，第 2 字节是电源号。响应固定 3 个数据字节：

字节	长度	含义
0	1	经 I2C 从该电源读回的字节，读取失败为 `ff`；实测 `00`
1	1	全局冗余策略字节；实测 `00`
2	1	电源 PMBus STATUS_WORD 的位 11，指示冗余是否丢失；实测 `00`（未置位）

第 0 字节所读的具体 PMBus 命令由机型配置决定，未确定。

设置电源冗余策略（未测试）

请求三个字节：电源号、该电源的策略、全局策略。写入会下发到 PSU 的 PMBus 并保存策略。

`0x30 0xe2` 读取 ME/PNM 读数

1	ipmitool raw 0x30 0xe2 0x00 0x00 0x00

请求必须正好 3 字节：

请求字节	含义
1	高半字节是选择子，低半字节是子选择子，共同指定要读哪一路读数
2、3	必须为 `00`

实测（请求 00 00 00）：完成码 0xff，没有任何数据。

0xff 表示这一路读数取不到：本机不支持该路的取数功能。请求长度须为 3 字节，否则返回 0xc7，请求第 2、3 字节不为 00 时返回 0xcc。

取值成功时，响应中依次是：原样回显的请求第 1 字节（便于核对读的是哪一路），以及一个 16 位读数（低字节在前）。该情形在本机未出现过。

四、机箱、前面板与主机状态

机箱能力、前面板按钮、ACPI 电源状态，以及主机侧的若干状态位。

命令	作用	状态
`ipmitool raw 0x00 0x00`	读取机箱能力	通过
`ipmitool raw 0x00 0x05 <flags> <fru_addr> <sdr_addr> <sel_addr> <sm_addr> [bridge_addr]`	设置机箱能力	通过（同值写入验证）
`ipmitool raw 0x00 0x0a <disable_mask>`	设置前面板按钮使能状态	通过（同值写入验证）
`ipmitool raw 0x06 0x07`	读取 ACPI 电源状态	通过（返回 `00 00`）
`ipmitool raw 0x06 0x06 0x80 0x80`	设置 ACPI 电源状态	通过
`ipmitool raw 0x06 0x08`	读取设备 GUID	通过
`ipmitool raw 0x2a 0x60`	读取 IP 准备状态标志	通过（返回 `01`）
`ipmitool raw 0x32 0xfd`	读取系统健康、固件与电源循环信息	通过
`ipmitool raw 0x32 0x73 [data...]`	读取 BIOS POST 代码	被拒（完成码 `0xff`）

`0x00 0x00` 读取机箱能力

1	ipmitool raw 0x00 0x00

响应固定 6 个数据字节，实测 00 20 20 20 20 20：

字节	长度	含义
0	1	机箱能力标志；按规范位 0 为机箱入侵检测、位 1 为前面板锁定。实测 `00`
1	1	FRU 设备的 8 位 IPMB 地址；实测 `20`
2	1	SDR 设备的 8 位 IPMB 地址；实测 `20`
3	1	SEL 设备的 8 位 IPMB 地址；实测 `20`
4	1	系统管理设备的 8 位 IPMB 地址；实测 `20`
5	1	桥接设备的 8 位 IPMB 地址；实测 `20`

五个地址各自对应哪种设备是按规范的字段顺序排列的，该对应关系未确定；这些地址按 8 位原样地址使用。

`0x00 0x05` 设置机箱能力

1	ipmitool raw 0x00 0x05 0x00 0x20 0x20 0x20 0x20 0x20

请求长度只接受 5 或 6 字节，其他长度返回 0xc7。

字节	含义
0	能力标志，高 6 位必须为 0，否则返回 `0xcc`
1–4	FRU、SDR、SEL、系统管理设备的 8 位 IPMB 地址
5	桥接设备地址，可以省略；只发 5 字节时固件补 `0x20`

响应只有完成码，没有任何数据字节。写入落在 0x00 0x00 读出的那 6 个字节上（两者共用同一份配置），写完可以直接回读核对。先读现值、只改目标字节即可；同值写入已实测通过。

`0x00 0x0a` 设置前面板按钮使能状态

1	ipmitool raw 0x00 0x0a 0x0b

请求 1 字节，写进去的是完整的四位状态，每一位对应一个按钮：

位	按钮
`0x01`	电源键
`0x02`	复位键
`0x04`	诊断中断键
`0x08`	待机/睡眠键

1 表示禁用，0 表示不禁用。例如 0x0b（二进制 1011）表示电源键、复位键、睡眠键已禁用，诊断键未禁用。高 4 位必须为 0，否则返回 0xcc；低 4 位中只有机箱能力支持的按钮允许被置位，置了不支持的按钮同样返回 0xcc（支持掩码取自哪一处配置未确定）。响应只有完成码，没有数据字节。

调整其中一个按钮时，要把其余三个希望保持的状态一起写入——这条命令不接受"只改一位"。写完用 ipmitool chassis status 核对 Power/Reset/Diag/Sleep Button Disabled 四个字段。同值写入已实测通过。

`0x06 0x07` 读取 ACPI 电源状态

1	ipmitool raw 0x06 0x07

响应固定 2 个数据字节：

字节	长度	含义
0	1	系统电源状态；实测 `00`，即 S0/G0（工作态）
1	1	设备电源状态；实测 `00`，即 D0

状态值的编码按 IPMI 规范解读；两个字节各自取自哪一个状态字段未确定。

`0x06 0x06` 设置 ACPI 电源状态

1	ipmitool raw 0x06 0x06 0x80 0x80

请求 2 字节：第 1 字节是系统电源状态，第 2 字节是设备电源状态。响应只有完成码，没有数据字节。

两个字节都是「bit7 = 是否生效、低 7 位 = 状态值」的编码，状态值 00 表示 S0。低 7 位的取值受白名单限制：系统电源状态允许 00–0a、20、21、2a、7f，设备电源状态允许 00–03、 2a、7f；不在集合内返回 0xcc。

同值写入的写法是 80 80，即只置生效位、值位保持 00；写成 00 00 时 bit7 为 0，命令按空操作处理。写入的位置与 0x06 0x07 读回的内容对应，写完可回读核对。

`0x06 0x08` 读取设备 GUID

1	ipmitool raw 0x06 0x08

响应固定 16 个数据字节，实测：

1 2	8c 1a f3 11 03 74 \| dc 03 \| 00 10 \| 20 8a \| a0 52 7c d4 6 字节 2 字节 2 字节 2 字节 4 字节

字节	长度	含义
0…15	16	16 字节设备 GUID

数据按 6、2、2、2、4 字节分成五段，各段的语义未确定。这条命令与 ipmitool mc guid 所使用的系统 GUID 命令是两条不同的命令。

`0x2a 0x60` 读取 IP 准备状态标志

1	ipmitool raw 0x2a 0x60

响应固定 1 个数据字节：

值	含义
`00`	BMC 尚未就绪
`01`	BMC 已就绪；实测 `01`

该字节按原值使用。

`0x32 0xfd` 读取系统健康、固件与电源循环信息

1	ipmitool raw 0x32 0xfd

请求为空。响应固定 256 个数据字节，其中只有前 10 个实测有值，其余全为 0：

字节	长度	含义
0	1	单个字节；实测 `00`，语义未确定
1	1	单个字节；实测 `0f`，语义未确定
2…255	254	定长 254 字节；实测前 8 个字节是 ASCII 固件版本串 `G3DE0122`，其后全为 0

这 254 字节是定长内容，响应长度恒为 256，不随版本串长短变化。字节 0 与字节 1 的含义未确定。

`0x32 0x73` 读取 BIOS POST 代码（被拒）

1	ipmitool raw 0x32 0x73 0x00

实测完成码 0xff，没有任何数据字节。请求 1 字节，与该命令规定的长度一致。

这条命令在本机型上稳定返回 0xff，请求参数换任何值结果相同；该完成码的具体来源未确定。需要 POST 代码时请在主机侧获取。

五、日志：SEL、SDR 与审计

SEL 是事件日志，SDR 是传感器定义——风扇与传感器都建立在 SDR 之上。读取部分可以直接使用。

命令	作用	状态
`ipmitool raw 0x0a 0x21`	读取 SDR 仓库分配单位与空闲块信息	通过
`ipmitool raw 0x0a 0x28`	读取 SDR 仓库当前时间	通过
`ipmitool raw 0x0a 0x41`	读取 SEL 分配单位与空闲块信息	通过
`ipmitool raw 0x0a 0x5c`	读取 SEL 时间的 UTC 偏移	通过（返回 `00 00`）
`ipmitool raw 0x32 0x67`	读取日志配置	通过
`ipmitool raw 0x32 0x7e`	读取 SEL 策略	通过（返回 `01`）
`ipmitool raw 0x32 0x7f [data...]`	设置 SEL 策略	通过（同值写入验证）
`ipmitool raw 0x32 0x98`	读取登录审计配置	通过
`ipmitool raw 0x32 0x85 [data...]`	读取 SEL 条目	被拒（完成码 `0xc6`）
`ipmitool raw 0x32 0xcd [data...]`	读取扩展 SEL 数据	被拒（完成码 `0xcb`）
`ipmitool raw 0x32 0xf1 [data...]`	分段读取扩展 SEL 条目	被拒（完成码 `0xcb`）
`ipmitool raw 0x0a 0x5d [data...]`	设置 SEL 时间的 UTC 偏移	未测试
`ipmitool raw 0x32 0x68 [data...]`	设置日志配置	未测试
`ipmitool raw 0x32 0x97 [data...]`	设置登录审计配置	未测试
`ipmitool raw 0x32 0xcc [data...]`	添加扩展 SEL 条目	未测试
`ipmitool raw 0x32 0xf0 [data...]`	分段添加扩展 SEL 条目	未测试
`ipmitool raw 0x0a 0x45 [data...]`	分段添加 SEL 条目	未测试
`ipmitool raw 0x0a 0x26 [data...]`	删除 SDR	未测试
`ipmitool raw 0x0a 0x27 [data...]`	清空 SDR 仓库	未测试
`ipmitool raw 0x0a 0x2c [data...]`	运行 SDR 初始化代理	未测试

`0x0a 0x21` 读取 SDR 仓库分配单位与空闲块信息

1	ipmitool raw 0x0a 0x21

响应固定 9 个数据字节，实测 ff 04 10 00 26 03 26 03 08：

字节	长度	含义
0:1	2	可能的分配单位总数，16 位小端；实测 `ff 04` = 0x04ff = 1279
2:3	2	每个分配单位的字节数，16 位小端；实测 `10 00` = 16
4:5	2	空闲分配单位数，16 位小端；实测 `26 03` = 806
6:7	2	最大连续空闲块（单位数），16 位小端；实测 `26 03` = 806
8	1	最大记录长度（单位数）；实测 `08`，即 8 × 16 = 128 字节

表中多字节字段均为 16 位小端。字节 2:3 的单位大小 10 00 即 16 字节。空闲单位数与最大连续空闲块相等，说明当前空闲空间是连续的。

响应长度固定为 9 字节。14 字节的 SDR 仓库信息结构由另一条命令 0x0a 0x20 返回。

`0x0a 0x41` 读取 SEL 分配单位与空闲块信息

1	ipmitool raw 0x0a 0x41

响应固定 9 个数据字节，字段与 0x0a 0x21 一一对应，实测 54 05 12 00 f4 03 f4 03 01：

字节	长度	含义
0:1	2	可能的分配单位总数，16 位小端；实测 `54 05` = 1364
2:3	2	每个分配单位的字节数，16 位小端；实测 `12 00` = 18
4:5	2	空闲分配单位数，16 位小端；实测 `f4 03` = 1012
6:7	2	最大连续空闲块（单位数），16 位小端；实测 `f4 03` = 1012
8	1	最大记录长度（单位数）；实测 `01`，即 18 字节，正好容纳一条 16 字节 SEL 记录

`0x0a 0x28` 读取 SDR 仓库当前时间

1	ipmitool raw 0x0a 0x28

响应固定 4 个数据字节：

字节	长度	含义
0…3	4	32 位小端 Unix 时间戳（秒）；实测 `12 46 b7 6a` = 0x6ab74612 = 1790395922，即 2026-09-25，与实测日期吻合

该字段为秒级 Unix 时间。如需可读形式，ipmitool sel time get 或 BMC 网页更直观。

`0x0a 0x5c` 读取 SEL 时间的 UTC 偏移

1	ipmitool raw 0x0a 0x5c

响应固定 2 个数据字节：

字节	长度	含义
0:1	2	16 位小端有符号分钟数偏移；实测 `00 00` = UTC+0

该字段按 IPMI 规范为 16 位有符号分钟数。

`0x32 0x67` 读取日志配置

1	ipmitool raw 0x32 0x67

请求为空。响应固定 76 个数据字节，实测开头 01 01 01 50 c3 00 00 00、结尾 02 02 00 00：

字节	长度	含义
0	1	系统日志（syslog）第 1 个配置字节；实测 `01`
1	1	系统日志第 2 个配置字节；实测 `01`
2	1	系统日志第 3 个配置字节；实测 `01`
3…6	4	日志轮转参数，32 位小端；实测 `50 c3 00 00` = 50000，单位未确定
7	1	系统日志第 4 个配置字节；实测 `00`
8…71	64	实测全 `00`，含义未确定
72…75	4	系统日志第 5 个配置字节组，实测 `02 02 00 00`

各字节中哪一个是服务器地址、端口或日志等级未确定，本手册给出字节位置与实测值。

`0x32 0x7e` 读取 SEL 策略

1	ipmitool raw 0x32 0x7e

请求为空。响应固定 1 个数据字节：

字节	长度	含义
0	1	SEL 策略字节；实测 `01`

取值 0 与 1 各自代表"写满后停止记录"还是"覆盖旧记录"未确定；写入命令 0x32 0x7f 只接受这两个值。取数前会加锁，加锁失败时返回 0xff 且无数据。

`0x32 0x7f` 设置 SEL 策略

1	ipmitool raw 0x32 0x7f 0x01

请求 1 字节，只接受 00 或 01，其他值返回 0xcc。固件另设一道功能开关，未启用该功能时命令直接返回 0xd5（当前状态不支持）。响应只有完成码，没有任何数据字节，写入是否落盘请回读 0x32 0x7e 确认。

写入改的就是 0x32 0x7e 读回的那个字节，写完可以回读核对。同值写入已实测通过。

`0x32 0x98` 读取登录审计配置

1	ipmitool raw 0x32 0x98

请求必须为空，否则返回 0xc7。响应固定 5 个数据字节：

字节	长度	含义
0…4	5	连续 5 个配置字节；实测都是 `0f`

0x0f = 15 是"最大允许失败次数"还是"超时分钟数"未确定。写入命令 0x32 0x97 需要 5 字节。

`0x32 0x85` 读取 SEL 条目（被拒）

1	ipmitool raw 0x32 0x85 0x00 0x00 0x00 0x00

实测完成码 0xc6，没有任何数据字节。请求 4 字节（起始偏移的 32 位小端），与该命令规定的长度一致。

这条命令在本机型上稳定返回 0xc6，换起始偏移重试结果相同；该完成码的具体来源未确定。读取 SEL 条目可用 ipmitool sel elist 或 ipmitool sel list。

`0x32 0xcd` 读取扩展 SEL 数据（被拒）

1	ipmitool raw 0x32 0xcd 0x01 0x00

实测完成码 0xcb，没有任何数据字节。请求 2 字节是一条小端 16 位记录号，01 00 即记录号 1。

0xcb 表示请求的记录号不存在、超出范围，或者该记录在扩展 SEL 中不完整；换用其它记录号可能读到数据。命中的是其中哪一种未确定，成功路径的字段布局也未确定。已有的记录号范围可用 ipmitool sel elist 查看。

`0x32 0xf1` 分段读取扩展 SEL 条目（被拒）

1	ipmitool raw 0x32 0xf1 0x01 0x00

实测完成码 0xcb，没有任何数据字节。请求与 0x32 0xcd 同构：2 字节小端记录号。

0xcb 表示请求的记录号不存在、超出范围，或者该记录不完整；命中的是其中哪一种未确定。这条命令按记录分段读取，成功时的响应长度可变，未确定。

六、用户、认证与访问控制

IPMI 用户、主机侧账号、外部目录认证（AD/LDAP/RADIUS）与访问锁定。这一组的写命令大多改的是凭据或认证路径，所以这一组以读取命令为主。

命令	作用	状态
`ipmitool raw 0x32 0x63 [data...]`	读取用户邮件地址	通过
`ipmitool raw 0x32 0x81 [data...]`	读取用户邮件格式	通过
`ipmitool raw 0x32 0x90`	读取 Root 用户访问权限	通过（返回 `01`）
`ipmitool raw 0x32 0x92 [data...]`	读取用户 Shell 类型	通过
`ipmitool raw 0x32 0x7b`	读取 PAM 认证顺序	通过（返回 `01 02 03 04`）
`ipmitool raw 0x32 0xa4 [data...]`	读取 Extended 权限	通过
`ipmitool raw 0x32 0xae`	读取主机锁定功能状态	通过（返回 `01`）
`ipmitool raw 0x32 0xaf [data...]`	设置主机锁定功能状态	通过（同值写入验证）
`ipmitool raw 0x32 0xbc`	读取主机自动锁定状态	通过（返回 `00`）
`ipmitool raw 0x32 0xfb`	读取活动 IPMI 会话数量	通过
`ipmitool raw 0x32 0xb0 [data...]`	读取所有活动会话	通过
`ipmitool raw 0x32 0xc6 [data...]`	读取 RADIUS 配置	通过
`ipmitool raw 0x32 0x93 [data...]`	设置用户 Shell 类型	被拒（完成码 `0xcc`）
`ipmitool raw 0x32 0xb1 [data...]`	关闭指定活动会话	未测试
`ipmitool raw 0x32 0xfc [data...]`	设置活动 IPMI 会话数量	未测试
`ipmitool raw 0x32 0xbd [data...]`	设置主机自动锁定状态	通过（同值写入验证，当前读数 `00`）
`ipmitool raw 0x32 0x64 [data...]`	设置用户邮件地址	未测试
`ipmitool raw 0x32 0x82 [data...]`	设置用户邮件格式	未测试
`ipmitool raw 0x32 0x65 [data...]`	重置用户密码	未测试
`ipmitool raw 0x32 0x91 [data...]`	设置 root 密码	未测试
`ipmitool raw 0x32 0x9b [data...]`	设置密码加密密钥	未测试
`ipmitool raw 0x32 0xa3 [data...]`	设置 Extended 权限	未测试
`ipmitool raw 0x32 0x7a [data...]`	设置 PAM 认证顺序	未测试
`ipmitool raw 0x32 0xc7 [data...]`	设置 RADIUS 配置	未测试
`ipmitool raw 0x32 0xc4 [data...]`	读取 AD 配置	通过（非纯读取）
`ipmitool raw 0x32 0xc5 [data...]`	设置 AD 配置	未测试
`ipmitool raw 0x32 0xc8 [data...]`	读取 LDAP 配置	通过（非纯读取）
`ipmitool raw 0x32 0xc9 [data...]`	设置 LDAP 配置	未测试
`ipmitool raw 0x06 0x56 [data...]`	设置通道安全密钥	未测试

`0x32 0x63` 读取用户邮件地址

1	ipmitool raw 0x32 0x63 0x01

请求 1 字节 = 用户 ID。响应固定 64 个数据字节，实测全 00：

字节	长度	含义
0…63	64	该用户的邮箱地址字符串，未用满的部分以 `00` 补齐；未设置邮箱时整段为 0

长度恒为 64 字节，与是否设置过邮箱无关。实测全 0 表示用户 1 尚未设置邮箱。

用户 ID 越界等取不到用户记录的情况返回 0xcc。

`0x32 0x81` 读取用户邮件格式

1	ipmitool raw 0x32 0x81 0x01

请求 1 字节 = 用户 ID。与 0x32 0x63 不同，长度有两态：

情形	数据字节数	内容
该用户已设置邮件格式	64	邮件格式字符串，未用满的部分以 `00` 补齐
该用户未设置邮件格式	0	只返回完成码，没有任何数据

实测走的是第一种，返回 64 字节 41 4d 49 2d 46 6f 72 6d 61 74（AMI-Format）后接 00。 "取到 0 字节"是一种正常的成功结果，表示该用户的邮件格式尚未设置。

请求校验与 0x32 0x63 相同。

`0x32 0x90` 读取 Root 用户访问权限

1	ipmitool raw 0x32 0x90

请求必须为空。响应固定 1 个数据字节：

字节	长度	含义
0	1	用户访问权限字节；实测 `01`

权限值的具体编码未确定，此处照实记录实测值 01。失败时只返回完成码，没有任何数据字节。

`0x32 0x92` 读取用户 Shell 类型

1	ipmitool raw 0x32 0x92 0x01

请求 1 字节 = 用户 ID。成功时响应固定 1 个数据字节：

字节	长度	含义
0	1	该用户的 shell 类型；实测 `00`

用户 ID 大于本通道的用户数上限，或取不到用户记录，均返回 0xcc。

读取返回的 00 是"未设置"的占位值，写入命令 0x32 0x93 会拒绝该值。详见下一条。

`0x32 0x93` 设置用户 Shell 类型（被拒）

1	ipmitool raw 0x32 0x93 0x01 0x00

实测完成码 0xcc，没有任何数据字节。请求 2 字节 = 用户 ID + 要设置的 shell 类型。用户 ID 超过本通道用户数时返回 0xcc；请求的类型值必须是本机允许的取值之一，否则同样返回 0xcc。允许的取值由本机配置决定，具体数值未确定，需在运行时读取。实测请求中的 00 被拒，00 不属于允许取值。修改此项之前，应先确认本机允许的取值。

校验通过后，该用户的对应记录处于可改状态时才会写入并保存。成功时只有完成码，没有任何数据字节，写入结果请回读 0x32 0x92 确认。

`0x32 0x7b` 读取 PAM 认证顺序

1	ipmitool raw 0x32 0x7b 0x00

请求 1 字节是子命令选择，实测用 00。返回的数据字节数等于本机已配置的 PAM 模块数量，实测为 4：

字节	长度	含义
0…3	4	PAM 模块的认证类型码，按优先级顺序排列；实测 `01 02 03 04`

长度随 PAM 模块数量变化；解析时应按实际返回的字节数遍历。四个码值分别对应哪种认证方式（本地密码、AD、LDAP、RADIUS 等）未确定。

认证重排特性未启用时返回 0xc1，且没有任何数据字节。

`0x32 0xa4` 读取扩展权限

1	ipmitool raw 0x32 0xa4 0x01

请求 1 字节 = 用户 ID。响应固定 4 个数据字节：

字节	长度	含义
0…3	4	小端 32 位扩展权限字；实测 `03 00 00 00`

只有最低两位有效，实测 03 即两位都已置位；这两位各自代表什么权限未确定，第 2…31 位
（实测为 0）的含义也未确定。

请求参数非法时返回 0xcc。对应的写入命令是 0x32 0xa3。

`0x32 0xae` 读取主机锁定功能状态

1	ipmitool raw 0x32 0xae

请求必须为空，否则 0xc7。响应固定 1 个数据字节：

字节	长度	含义
0	1	主机锁定状态字的 bit0，归一化为 `0` 或 `1`；实测 `01`

状态字其余各位的含义未确定，本命令只返回 bit0。主机锁定功能未启用时返回 0xc1；取状态失败时返回 0xff 且没有数据字节。

`0x32 0xaf` 设置主机锁定功能状态

1	ipmitool raw 0x32 0xaf 0x01

请求 1 字节，只接受 00 或 01，其他值返回 0x81。响应只有完成码，没有任何数据字节：请求被受理时为 0x00，写入失败为 0xff。

当请求值与当前值相同时，命令直接返回 0x00，不做写入；实测请求 01、当前读数也是 01，完成码 0x00，状态未变。

这条命令适合同值写入验证；完成码 0x00 表示请求已被受理，写入结果请回读 0x32 0xbc 确认。

`0x32 0xbc` 读取主机自动锁定状态

1	ipmitool raw 0x32 0xbc

请求必须为空，否则 0xc7。响应固定 1 个数据字节：

字节	长度	含义
0	1	状态字的 bit1，归一化为 `0` 或 `1`；实测 `00`

本条返回的是状态字的 bit1，0x32 0xae 返回的是 bit0，两条命令读的是同一个状态字的不同位，按键位区分使用。主机自动锁定功能未启用时返回 0xc1；取状态失败时返回 0xff 且无数据字节。

`0x32 0xbd` 设置主机自动锁定状态

1	ipmitool raw 0x32 0xbd 0x00

请求 1 字节，只接受 00 或 01，其他值返回 0x82。响应只有完成码：请求被受理为 0x00，写入失败为 0xff。

这条命令的行为与 0x32 0xaf 有一处差别：请求 01 时总会真正执行一次写入，无论 bit1 当前是否已为 1；只有请求 00 且 bit1 当前为 0 时才是空操作。实测请求 00、当前 bit1 为 0，命令返回 0x00 且未改动状态。写入结果请回读 0x32 0xbc 确认。

`0x32 0xfb` 读取活动会话数

1	ipmitool raw 0x32 0xfb

请求必须为空。响应固定 2 个数据字节：

字节	长度	含义
0:1	2	16 位小端计数；实测 `00 00`

该 16 位计数是会话上限还是当前会话数未确定，此处照实记录实测值。取数失败时返回 0xff 且没有数据字节。会话明细请见下一条 0x32 0xb0。

`0x32 0xb0` 读取所有活动会话

1	ipmitool raw 0x32 0xb0 0x00

请求 1 字节是会话类型过滤器，取值 0–6，大于 6 返回 0x82。返回长度是可变的： 1 个字节的命中条数 + 每条 4 字节。

字节	长度	含义
0	1	命中的记录条数 n
1+4k … 4+4k	4	第 k 条会话记录的记录头 4 字节（小端）

实测请求 00（过滤类型 ≤ 1，即 HTTP/HTTPS 会话），当时只有 1 条命中，因此返回 5 字节 01 05 00 00 00——01 是条数，05 00 00 00 是那一条的记录头。解析时先读第 0 字节得到 n，再按 n 读 n 组 4 字节。

记录头 4 字节是会话 ID 还是句柄未确定，实测值 05。单条响应最多容纳 20 条记录。

过滤器取值与命中的会话类型对应关系如下：

请求字节	命中的类型
`00`	类型 ≤ 1（HTTP / HTTPS）
`01`	类型 = 5（KVM）
`02`	类型 = 7 或 10（虚拟光驱）
`03`	类型 = 8 或 11（虚拟软驱）
`04`	类型 = 9 或 12（虚拟硬盘）
`05`	类型 = 3（SSH）
`06`	类型 = 2（Telnet）

没有任何会话命中时返回 1 个数据字节 00（条数为 0）。特性未启用 → 0xc1；会话记录读不到 → 0xff。

本组的写入侧是 0x32 0xb1（关闭指定会话）与 0x32 0xfc（设置会话数上限），两者均未测试，本手册不给出其返回格式。

`0x32 0xc4` 读取 AD 配置（会写盘）

1	ipmitool raw 0x32 0xc4 0x00

请求 1 字节是子项选择子，实测 00。返回长度由请求字节决定，随请求字节变化：

请求字节	数据字节数	内容
0	1	单个配置字节；实测 `00`
1	1	单个配置字节
2	4	4 字节，典型用途是 IPv4 地址
3	256	字符串，未用满的部分以 `00` 补齐
4 / 5 / 6 / 7	256	字符串，未用满的部分以 `00` 补齐
8	64	字符串，未用满的部分以 `00` 补齐
9	128	字符串，未用满的部分以 `00` 补齐

解析时要按请求的子项选择子去对应长度，00 只回 1 字节。

请求校验：长度为 0 → 0xc7；请求字节 ≤ 9 时长度必须正好是 1，否则 0xc7；请求字节大于 10 → 0x80；特性开关未启用 → 0xc1。

这条命令名为读取，在特定条件下会写盘。 当 /conf/activedir.conf 缺失或损坏时，它会以出厂
默认值重写该文件；正常运行时该文件存在，读取不会改动配置。实测请求 00 返回 1 字节 00，表示 AD 尚未配置，配置文件未被改写。若需要保留现有 AD 配置，建议先备份 /conf/activedir.conf。

`0x32 0xc8` 读取 LDAP 配置（会写盘）

1	ipmitool raw 0x32 0xc8 0x00

请求 1 字节是子项选择子，实测 00。返回长度同样由请求字节决定：

请求字节	数据字节数	请求字节	数据字节数
0	1	7	63
1	1	8	127
2	2	9	7
3	2	10	直接拒绝 `0x83`
4	255	11	3（需 3 字节请求）
5	255	12	1
6	47

实测请求 00 返回 1 个数据字节 00。

请求校验：长度为 0 → 0xc7；请求字节为 10 → 0x83；请求字节 ≤ 9 或等于 12 时长度必须为 1，否则 0xc7；请求字节为 11 时长度必须为 3，且第 2、3 字节都 ≤ 4，否则 0xcc；请求字节不在 0…12 内 → 0x80；特性开关未启用 → 0xc1。

与 0x32 0xc4 同形，在同样条件下会写盘。 当 /conf/ldap.conf 缺失或损坏时，它会以出厂默认
值重写该文件；正常运行时该文件存在，读取不会改动配置。实测请求 00 返回 1 字节 00，配置文件未被改写。若需要保留现有 LDAP 配置，建议先备份 /conf/ldap.conf。

`0x32 0xc6` 读取 RADIUS 配置

1	ipmitool raw 0x32 0xc6 0x00

请求 1 字节是子项选择子，实测 00。返回长度由请求字节决定：请求字节 0 → 1 字节（实测 00）、1 → 255 字节、2 → 2 字节、3 → 32 字节、4/5/6 → 4 字节、 7 → 127 字节。

请求校验：长度为 0 → 0xc7；请求字节大于 7 → 0x80；请求字节为 7 时长度必须为 2 且第 2 字节 ≤ 5，否则 0xcc；请求字节为其它取值时长度必须为 1，否则 0xc7；特性开关未启用 → 0xc1；底层配置读取失败 → 0xff。

/conf/radiuspriv.ini 在这条命令中只被读取，配置写回只发生在写入命令 0x32 0xc7 里。

七、网络与服务

网口状态、DNS、SSH、防火墙、SMTP/SNMP、Web 与证书。读取命令可以直接使用；写入命令改动的是管理面的可达性，操作之前应确认另有可用的管理通道。

命令	作用	状态
`ipmitool raw 0x32 0x72 [data...]`	读取网络接口状态	通过
`ipmitool raw 0x32 0x62 [data...]`	读取以太网接口索引	通过（返回 `ff`）
`ipmitool raw 0x32 0x99 [data...]`	读取所有 IPv6 地址	通过
`ipmitool raw 0x32 0x6b [data...]`	读取 DNS 配置	通过
`ipmitool raw 0x32 0x11 [data...]`	读取 SSH 配置	通过
`ipmitool raw 0x32 0x77 [data...]`	读取防火墙配置	通过
`ipmitool raw 0x32 0x79 [data...]`	读取 SMTP 配置参数	通过
`ipmitool raw 0x32 0x69 [data...]`	读取服务配置	通过
`ipmitool raw 0x32 0xb7`	读取运行时单端口状态	通过（返回 `01`）
`ipmitool raw 0x32 0xc3 [data...]`	读取 SSL 证书状态	通过
`ipmitool raw 0x32 0x8d`	读取 IPMI 会话超时时间	通过（返回 `3c`）
`ipmitool raw 0x32 0x60`	读取 Node Manager 通道编号	通过（返回 `05`）
`ipmitool raw 0x32 0x7c [data...]`	读取 SNMP 配置	被拒（完成码 `0x80`）
`ipmitool raw 0x06 0x64 [data...]`	读取 OEM NetFn 的 IANA 支持信息	被拒（完成码 `0xcc`）
`ipmitool raw 0x32 0x12 [data...]`	设置 SSH 配置	未测试
`ipmitool raw 0x32 0x6c [data...]`	设置 DNS 配置	未测试
`ipmitool raw 0x32 0x76 [data...]`	设置防火墙配置	未测试
`ipmitool raw 0x32 0x78 [data...]`	设置 SMTP 配置参数	未测试
`ipmitool raw 0x32 0x7d [data...]`	设置 SNMP 配置	未测试
`ipmitool raw 0x32 0x6a [data...]`	设置服务配置	未测试
`ipmitool raw 0x32 0x70 [data...]`	设置链路中断恢复行为	未测试
`ipmitool raw 0x32 0x71 [data...]`	设置网络接口状态	未测试
`ipmitool raw 0x32 0xb8 [data...]`	设置运行时单端口状态	未测试
`ipmitool raw 0x32 0xec [data...]`	设置 SSL 证书	未测试
`ipmitool raw 0x32 0xe6`	重启 Web 服务	未测试
`ipmitool raw 0x32 0xee [data...]`	切换复用器	未测试
`ipmitool raw 0x2a 0x0f <kind:00/01> <18 string bytes>`	设置 SNMP community	未测试
`ipmitool raw 0x0c 0x03 [data...]`	暂停 BMC ARP 响应或 gratuitous ARP	未测试
`ipmitool raw 0x39 0x01`	读取 Syslog 端口	接口无法发送
`ipmitool raw 0x39 0x02 [data...]`	设置 Syslog 端口	接口无法发送
`ipmitool raw 0x39 0x03`	读取 Syslog 主机名	接口无法发送
`ipmitool raw 0x39 0x04 [data...]`	设置 Syslog 主机名	接口无法发送
`ipmitool raw 0x39 0x05`	读取 Syslog 使能	接口无法发送
`ipmitool raw 0x39 0x06 [data...]`	设置 Syslog 使能	接口无法发送
`ipmitool raw 0x39 0x07`	读取 SNMP 端口	接口无法发送
`ipmitool raw 0x39 0x08 [data...]`	设置 SNMP 端口	接口无法发送
`ipmitool raw 0x39 0x09`	读取系统温度	接口无法发送

`0x32 0x72` 读取网络接口状态

1	ipmitool raw 0x32 0x72 0x00 0x00 0x00

请求 3 字节：第 1 字节是子命令选择，第 2 字节是接口索引，第 3 字节必须为 00，不为 0 时返回 0xcc。子命令 00 返回 2 个数据字节，实测 00 03：

字节	长度	含义
0	1	回显请求里的接口索引（实测 `00`）
1	1	状态位组：bit0 与 bit1 各表示一项接口状态；实测两者都为 1，故为 `03`

这两个位分别代表哪一项接口状态（链路已连接、管理已启用等）未确定。

返回长度随第 1 字节变化：01 → 7 字节（且接口索引为 0xff 时返回 0xcc）、02 → 2 字节、 03/04/05 → 16 字节、06 → 2 字节、07 → 1 字节、08 → 6 字节、大于 08 → 0x80。

`0x32 0x62` 读取以太网接口索引

1	ipmitool raw 0x32 0x62 0x00

请求 1 字节。响应固定 1 个数据字节，实测 ff：

字节	长度	含义
0	1	以太网接口索引

实测值 ff = 255，在本固件中表示"该接口号没有对应的以太网接口"，是一种正常的成功结果。返回值 00–fe 的编号规则未确定。

`0x32 0x99` 读取所有 IPv6 地址

1	ipmitool raw 0x32 0x99 0x01 0x00 0x00

请求 3 字节：接口选择、起始序号、要读取的条目数。返回长度由第 3 字节决定：总长 = 1 + 17×请求第 3 字节。

实测请求第 3 字节为 00，因此总长为 1——只有完成码，没有任何数据字节，这是正常结果，说明 “要读 0 条”。第 3 字节为 n 时，字节 0 恒为 00，其后分两段、每段 16×n 字节。

多条目返回时，两段中哪一段是真正有效的 IPv6 地址未确定；需要确认地址时请以 ipmitool lan6 print 的输出为准。

请求校验：第 3 字节须 ≤ 7、第 2 字节与第 3 字节之和须 ≤ 15，且第 1 字节低 4 位所指的接口须在本机存在，任一不满足均返回 0xcc。

`0x32 0x6b` 读取 DNS 配置

1	ipmitool raw 0x32 0x6b 0x01 0x00

请求 2 字节：第 1 字节是查询项选择子，第 2 字节是子索引。第 2 字节非 0 时，第 1 字节必须为 04 或 06，否则返回 0xcc。

实测请求第 1 字节 01，返回 65 个数据字节 01 04 47 33 44 45 后接 59 个 0：

字节	长度	含义
0	1	DNS 配置字节；实测 `01`
1	1	DNS 配置字节；实测 `04`
2…64	63	主机名字符串的前 63 个字节——`47 33 44 45` 即 `G3DE`

主机名字符串最多回 63 个字符，第 64 个字符会被截掉，取值时请留意长度。前两个字节的字段含义未确定。

其它选择子的返回长度各不相同：02 → 运行时确定、03 → 4 字节、04 → 64 字节（子索引须为 1…4）、05 → 3 字节、06 → 16 或 4 字节、09 → 1 字节；07/08/10 → 0x82；大于 10 → 0x80。

`0x32 0x11` 读取 SSH 配置

1	ipmitool raw 0x32 0x11 0x00

请求 1 字节，只能取 00 或 01，否则返回 0xcc；长度必须正好 1，否则返回 0xc7。响应固定 1 个数据字节：

字节	长度	含义
0	1	请求字节为 `00` 时是 `sshmode`，为 `01` 时是 `passauth`；实测 `00`

配置来自 /conf/BMC<通道>/ssh_conf.ini 的 ssh_conf 段；配置文件打不开时返回 0xff 且没有数据字节。这两个键取值 0/1/2 具体代表什么（关闭、允许密码、仅密钥之类）未确定。

这条读取在特定情况下会写盘： 当配置文件里缺少某个键时，命令会补上一个默认值并写回该
ini 文件。使用前建议先备份该文件。

`0x32 0x77` 读取防火墙配置

1	ipmitool raw 0x32 0x77 0x00

请求 1 字节是子命令选择。返回长度随子命令变化，共 6 个子命令：00 = IPv4 规则条数、01 = IPv4 规则条目、02 = 是否禁止全部、03 = 超时是否启用、04 = IPv6 条目、05 = IPv6 规则条数。

字节	长度	含义
0	1	子命令为 `00` 时的 IPv4 规则条数；实测 `00`

已知的其它完成码：0xc7（长度或取值校验失败）、0xd5（"超时是否启用"这一项的功能开关未打开）、 0x80。除子命令 00 之外各子命令的数据字段布局未确定。

`0x32 0x79` 读取 SMTP 配置参数

1	ipmitool raw 0x32 0x79 0x01 0x00 0x00 0x00

请求 4 字节：以太网接口选择、字段选择子、子索引、序号。返回长度随字段选择子变化；实测字段选择子 00 返回 1 个数据字节：

字节	长度	含义
0	1	SMTP 配置字节；实测 `01`

请求校验（任一不满足 → 0xcc）：接口必须有效；第 3 字节 ≤ 15；第 4 字节非 0 时必须小于该字段的条目数；字段选择子 ≤ 27。

其它字段选择子的返回长度：01 → 4 字节、02 → 64 字节、03 → 64 字节、04 → 1 字节、 05 → 1 字节、06/07/08/09/12 → 16 字节、10 → 2 字节、11 → 1 字节、13 → 1 字节、 14 → 4 字节、15 → 64 字节、16 → 64 字节、17…21 → 16 字节、22/23/24/25 → 1 字节、 26/27 → 2 字节。各字段选择子对应的字段含义均未确定。

`0x32 0x69` 读取服务配置

1	ipmitool raw 0x32 0x69 0x01 0x00 0x00 0x00

请求 4 字节 = 服务 ID 的小端 32 位（01 00 00 00 即第 0 项）。响应固定 44 个数据字节：

字节	长度	含义	实测
0…3	4	请求回显（服务 ID）
4	1	是否启用
5…21	17	接口名（ASCII，NUL 结尾），如 `bond0`
22…25	4	功能未启用时为 `FF FF FF FF`
26…29	4	端口	`443`
30…33	4	端口或超时	`1800`
34	1	一个字段	`0x94`
35	1	不可编辑掩码	`0x81`
36…39	4	见下	`300`
40…43	4	见下	`1800`

服务名表的已知项：第 0 项 web，另有 kvm、cd-media、hd-media、telnet、solssh。

字节 36…43 的顺序需要留意。 字节 36…39 是最大非活动超时（实测 300），字节 40…43 是最小
非活动超时（实测 1800），这两个字段的先后顺序与写入命令 0x32 0x6a 参数中的顺序相反；写入时请按写入命令的顺序排参数。

数据字节 22…25 在功能启用时的真实语义、以及字节 35 掩码的位定义，均未确定。

`0x32 0xb7` 读取运行时单端口状态

1	ipmitool raw 0x32 0xb7

请求必须为空。响应固定 1 个数据字节：

字节	长度	含义
0	1	单端口运行时状态值；实测 `01`

状态值的具体语义未确定。已知完成码：0xc1（特性未启用）、0xc7（参数错）、0xff（取状态失败，无数据字节）。

`0x32 0xc3` 读取 SSL 证书状态

1	ipmitool raw 0x32 0xc3 0x00

请求 1 字节是选择子，必须 ≤ 3，否则返回 0x80。返回长度随选择子变化，最长为 1550 个数据字节。

选择子 00（实测）固定返回 1 个数据字节：

字节	长度	含义
0	1	证书文件是否存在：`1` = 存在，`0` = 不存在；实测 `01`

判定顺序是先看 /etc/actualcert.pem，不存在再看 /conf/certs/server.pem，两个都不存在才算 “不存在”。

其它选择子：01 → 126 字节（私钥到期时间等，取不到时返回 0xff）、02 → 126 字节（证书到期时间）、03 → 1550 字节（证书与私钥的内容解析结果）。到期时间取不到时会回字符串 Not，看到 4e 6f 74 时不必当作数据损坏。

`0x32 0x8d` 读取 IPMI 会话超时时间

1	ipmitool raw 0x32 0x8d

请求必须为空，否则 0xc7。响应固定 1 个数据字节：

字节	长度	含义
0	1	会话超时时间；实测 `3c` = 60

这个 60 的单位（秒、分钟，还是规范里以 0.1 分钟为单位的计数）未确定；可对照 BMC 网页上同一项显示的值确认，在确认之前请按原值处理。

`0x32 0x60` 读取 Node Manager 通道编号

1	ipmitool raw 0x32 0x60

请求必须为空。响应固定 1 个数据字节：

字节	长度	含义
0	1	Node Manager 通道号；实测 `05`

该通道编号由本机配置决定。Node Manager 功能未启用时返回 0x80 且没有数据字节。

注意这条命令与第四章的 0x2a 0x60 是两条不同的命令：本条返回 Node Manager 通道号（实测 05）， 0x2a 0x60 返回 IP 准备状态标志（实测 01），两者的完成码都是 0x00，请按键值区分使用。

`0x32 0x7c` 读取 SNMP 配置（被拒）

1	ipmitool raw 0x32 0x7c 0x01

实测完成码 0x80，没有任何数据字节。

0x80 对应"该用户没有配置 SNMP 用户名"这一情况（实测请求的 0x01 号用户即属此类）；换成配置过 SNMP 用户名的用户再请求，可能不再返回 0x80。

其它完成码：0xcc（请求长度或参数错）、0x81（请求字节与用户记录中的对应字段不符）、0xc1 （特性未启用）。

成功路径的数据字段布局未确定，本手册不给出这条命令成功时的返回格式。

`0x06 0x64` 读取 OEM NetFn 的 IANA 支持信息（被拒）

1	ipmitool raw 0x06 0x64 0x01 0x57 0x01

实测完成码 0xcc，没有任何数据字节。请求第 2 个字节是 OEM IANA 编号的低字节，实测 0x57（AMI 的 IANA 编号），该取值在本固件上稳定触发 0xcc。BT 接口未启用时返回 0xc1。

这条命令在本机型上不返回数据，换用其它请求字节同样返回 0xcc。

带内接口无法发送的命令

NetFn 0x39（Scorpio）的 9 条命令——Syslog 端口/主机名/使能、SNMP 端口、系统温度——无法通过带内接口发送。

IPMI 规范要求请求 NetFn 的最低位为 0（最低位为 1 表示响应）。Linux 内核的 IPMI 消息层会检查这一位，最低位为 1 的请求 NetFn 会被本地拒绝，报文不会送到 BMC。用 ipmitool -I open 或任何其它走 /dev/ipmi0 的程序，得到的都是 EINVAL。

这条分界线可以用对照来说明：0x38/0x01 与 0x3a/0x01 都被送达 BMC，各自返回 0xc1；而 0x3b/0x01 与 0x39/0x01 都停在本地。分界只取决于 NetFn 字节的奇偶。

带外通道不经过这道内核检查。这 9 条在带外是否可用，本手册没有测量过。

八、时间、时区与 NTP

时区影响 SEL 时间戳的解释，NTP 影响走时准确性。

命令	作用	状态
`ipmitool raw 0x32 0xa6`	读取时间时区	通过
`ipmitool raw 0x32 0xa7`	读取 NTP 配置	通过
`ipmitool raw 0x32 0xa5 [data...]`	设置时间时区	未测试
`ipmitool raw 0x32 0xa8 [data...]`	设置 NTP 配置	未测试

`0x32 0xa6` 读取时区

1	ipmitool raw 0x32 0xa6 0x00

请求 1 字节。返回长度随时区名长短变化：

字节	长度	含义
0…n-1	n	时区名字符串（ASCII），n = 实际字符数
n	1	字符串结尾的 NUL（`00`）

实测返回 20 个数据字节 America/Danmarkshavn——19 个字符加 1 个结尾 NUL。最后一个字节恒为 00，按字符串读取时忽略它即可。时区特性未启用时返回 0xc1。

这条命令与第五章的 0x0a 0x5c（SEL 时间的 UTC 偏移）返回的是两类信息：本条是时区名， 0x0a 0x5c 是分钟数偏移，两者可能并不一致。

`0x32 0xa7` 读取 NTP 配置

1	ipmitool raw 0x32 0xa7 0x00

请求 1 字节。响应固定 257 个数据字节，布局是 [1 字节模式][127 字节服务器1][1 字节间隙][127 字节服务器2][1 字节恒0]：

字节	长度	含义
0	1	模式：`1` = Auto，`0` = Manual，`2` = 其它
1…127	127	NTP 服务器 1，ASCII 字符串，NUL 结尾
128	1	恒为 `00` 的间隙字节
129…255	127	NTP 服务器 2，ASCII 字符串，NUL 结尾
256	1	多出的第 257 个字节，恒为 `00`

两个服务器字段各占 127 字节，加上那个间隙字节才凑成 128 字节一段。 如果按"每 128 字节一段、
段首是状态字节"去解析，第 2 段的起点会错位 1 个字节——这是本命令最容易踩的坑。

模式字段的取值与常见假设相反：1 是 Auto，0 是 Manual，2 表示其它。

实测首字节为 00，即当前是 Manual 模式；服务器字段实测为 169.254.21.154。已知的其它完成码： 0xc1（特性未启用）、0xd5、0xf2、0xf3、0xf1（三个取自状态机的时间相关错误码）。

九、固件更新

这一组是 YAFU 固件刷写族：读闪存与内存、擦写、校验、切换镜像、重启 BMC。除下面几条只读命令外都没有实测。

命令	作用	状态
`ipmitool raw 0x32 0x04 00×12`	读取 YAFU 刷写状态	通过（85 字节；需要补足 12 字节）
`ipmitool raw 0x32 0x88`	读取 TFTP 进度状态	通过
`ipmitool raw 0x32 0x8a [data...]`	读取固件配置	通过
`ipmitool raw 0x32 0x8c`	读取固件协议	通过
`ipmitool raw 0x32 0x8b [data...]`	设置固件更新协议	通过（同值写入验证）
`ipmitool raw 0x32 0x9d`	读取 U-Boot 内存测试状态	通过
`ipmitool raw 0x3e 0x82 [data...]`	提高 HPM 传输载荷大小	被拒（完成码 `0xc1`）
`ipmitool raw 0x32 0x01 [data...]`	读取闪存信息	未测试
`ipmitool raw 0x32 0x02 [data...]`	读取固件信息	未测试
`ipmitool raw 0x32 0x03 [data...]`	读取 FMH 信息	未测试
`ipmitool raw 0x32 0x28 [data...]`	读取 ECF 状态	未测试
`ipmitool raw 0x32 0x29 [data...]`	读取 Verify 状态	未测试
`ipmitool raw 0x32 0x30 [data...]`	读取 BMC 内存	未测试
`ipmitool raw 0x32 0x31 [data...]`	写入 BMC 内存	未测试
`ipmitool raw 0x32 0x32 [data...]`	复制内存	未测试
`ipmitool raw 0x32 0x33 [data...]`	比较内存	未测试
`ipmitool raw 0x32 0x34 [data...]`	清空内存	未测试
`ipmitool raw 0x32 0x35 [data...]`	比较 ME 固件版本	未测试
`ipmitool raw 0x32 0x40 [data...]`	读取启动配置	未测试
`ipmitool raw 0x32 0x41 [data...]`	设置启动配置	未测试
`ipmitool raw 0x32 0x42 [data...]`	读取固件启动变量	未测试
`ipmitool raw 0x32 0x10 [data...]`	进入 YAFU 固件刷写模式	未测试
`ipmitool raw 0x32 0x20 [data...]`	分配固件刷写缓冲内存	未测试
`ipmitool raw 0x32 0x21 [data...]`	释放固件刷写缓冲内存	未测试
`ipmitool raw 0x32 0x22 [data...]`	读取 BMC 固件闪存	未测试
`ipmitool raw 0x32 0x23 [data...]`	写入 BMC 固件闪存	未测试
`ipmitool raw 0x32 0x24 [data...]`	擦除 BMC 固件闪存	未测试
`ipmitool raw 0x32 0x25 [data...]`	保护闪存	未测试
`ipmitool raw 0x32 0x26 [data...]`	擦除并复制闪存区域	未测试
`ipmitool raw 0x32 0x27 [data...]`	校验闪存	未测试
`ipmitool raw 0x32 0x50 [data...]`	停用闪存	未测试
`ipmitool raw 0x32 0x51 [data...]`	重置固件刷写目标设备	未测试
`ipmitool raw 0x32 0x52 [data...]`	切换闪存设备	未测试
`ipmitool raw 0x32 0x53 [data...]`	恢复闪存设备	未测试
`ipmitool raw 0x32 0x54 [data...]`	查询或处理双固件镜像支持	未测试
`ipmitool raw 0x32 0x55 [data...]`	选择固件刷写目标闪存	未测试
`ipmitool raw 0x32 0x56 [data...]`	启用闪存设备	未测试
`ipmitool raw 0x32 0x57 [data...]`	向 BMC 上传文件	未测试
`ipmitool raw 0x32 0x58 [data...]`	从 BMC 下载文件	未测试
`ipmitool raw 0x32 0x59 [data...]`	读取或处理 YAFU 扩展信息	未测试
`ipmitool raw 0x32 0xa9 [data...]`	替换签名镜像密钥	未测试
`ipmitool raw 0x32 0x87 [data...]`	从 TFTP 启动固件更新	未测试
`ipmitool raw 0x32 0x89 [data...]`	设置固件配置	未测试
`ipmitool raw 0x32 0x9c [data...]`	设置 U-Boot 内存测试	未测试
`ipmitool raw 0x32 0xe8 [data...]`	执行 AMI 固件管理命令	未测试

`0x32 0x04` 读取 YAFU 刷写状态

1	ipmitool raw 0x32 0x04 00 00 00 00 00 00 00 00 00 00 00 00

请求必须补足 12 个字节，只补 6 个字节会被拒绝；第 7 到第 12 个字节不参与处理，填 00 即可。

成功时固定返回 85 个数据字节：

字节	长度	含义	实测
0…5	6	原样回显请求的第 1…6 字节	全 `00`
6	1	常量 `8`	`08`
7	1	常量 `0`	`00`
8…11	4	校验和：对本响应的字节 12…19 共 8 字节算 CRC32，小端存放	`69 df 22 65`
12	1	一个全局变量的低字节	`00`
13	1	同一全局变量的次字节	`00`
14…20	7	常量 `0`	全 `00`
21…84	64	未确定——本命令不写入这一段	残留数据

实测的校验和 69 df 22 65 即 0x6522df69，正好等于对 8 个零字节求 CRC32 的结果，与字节 12…19 实测全为 0 一致。字节 21…84 不含本命令的有效内容，实测给出的是不定值（如 28 00 00 28 00 00 07 97 c5 8b ff 00 55 50），不可解读，请忽略这些字节。

另一条完成码：/var/flasher.status 不存在时返回 0x25。

`0x32 0x88` 读取 TFTP 进度状态

1	ipmitool raw 0x32 0x88

请求必须为空。响应固定 2 个数据字节，实测 00 00：

字节	长度	含义
0	1	TFTP 进度记录的第 1 字节
1	1	TFTP 进度记录的第 2 字节

这 2 个字节是进度百分比还是状态码未确定。固件升级功能未启用时返回 0xc1 且没有数据字节。

`0x32 0x8a` 读取固件升级配置

1	ipmitool raw 0x32 0x8a 0x01

请求 1 字节是选择子。返回长度随选择子变化：

选择子	数据字节数	内容
1	200	200 字节，主机名类字段
2	200	200 字节，文件名类字段
3	1	单个字节
4	1	单个字节

实测选择子 01 返回 200 个数据字节、全 00（即该字段为空）。

选择子 01 的响应长度为 200 字节（0xc8），实测记录与此一致。

完成码：已处于刷机模式 → 0xd1；固件升级功能未启用 → 0xc1；选择子大于 4 → 0xc9。选择子 4 返回的那个字节含义未确定；协议号请用下一条命令 0x32 0x8c 读取。

`0x32 0x8c` 读取固件升级协议

1	ipmitool raw 0x32 0x8c

请求必须为空。响应固定 1 个数据字节：

字节	长度	含义
0	1	固件上传协议；实测 `00`

配置读取失败时这个字节同样为 0，两者在响应上表现相同，需要确认时请重读一次。

`0x32 0x8b` 设置固件升级协议

1	ipmitool raw 0x32 0x8b 0x00

请求 1 字节，只能取 00 或 01，其他值返回 0xc9。响应只有完成码，没有任何数据字节：成功为 0x00，已处于刷机模式为 0xd1，固件升级功能未启用为 0xc1。

它写入的正是 0x32 0x8c 读回的那个字节，写完请回读 0x32 0x8c 核对。实测把当前值 00 原样写回，完成码 0x00。

`0x32 0x9d` 读取 U-Boot 内存测试状态

1	ipmitool raw 0x32 0x9d

请求必须为空。响应固定 2 个数据字节，实测 00 00：

字节	长度	含义
0	1	状态，取值只能落在 `0`、`1`、`2` 三个值上
1	1	标志，取值只能落在 `0`、`1` 两个值上

这两个取值各自对应哪个 U-Boot 参数或哪个文件状态未确定。取数失败时返回 0xff 且没有数据字节。

刷固件请走 AMI 官方的刷新工具或 BMC 网页的固件更新入口。

`0x3e 0x82` 提高 HPM 传输载荷大小

1	ipmitool raw 0x3e 0x82 [data...]

实测：完成码 0xc1，没有任何数据。0xc1 表示命令未获受理，具体原因未确定。

这条命令属于 HPM 固件更新协议中扩大单次传输载荷的协商步骤，日常管理用不到。需要刷固件时请走 AMI 官方工具或 BMC 网页的更新入口。

十、配置管理与备份

保留哪些配置、备份与恢复、恢复出厂。这一组决定其他配置项能否在固件升级之后保留下来。

命令	作用	状态
`ipmitool raw 0x32 0x84 [data...]`	读取保留配置状态	通过
`ipmitool raw 0x32 0xbb`	读取所有配置保留状态	通过
`ipmitool raw 0x32 0xe4 [data...]`	读取备份标志	通过
`ipmitool raw 0x32 0xf3 [data...]`	读取恢复信息	通过
`ipmitool raw 0x32 0x83 [data...]`	设置保留配置状态	未测试
`ipmitool raw 0x32 0xba [data...]`	设置所有配置保留状态	未测试
`ipmitool raw 0x32 0xf4 [data...]`	设置恢复信息	未测试
`ipmitool raw 0x32 0xe3 [data...]`	设置备份标志	未测试
`ipmitool raw 0x32 0xe5 [data...]`	管理 BMC 配置备份或恢复	未测试
`ipmitool raw 0x32 0x66 [data...]`	恢复 BMC 默认配置	未测试

`0x32 0x84` 读取单项配置的保留状态

1	ipmitool raw 0x32 0x84 0x00

请求 1 字节是选择子。响应固定 1 个数据字节：

字节	长度	含义
0	1	该选择子的保留状态值；实测 `00`

取值来源是 /conf/Preserve-AMI.ini：遍历文件的每个 section，拿它的 Selector 键与请求的选择子比较，命中的那个 section 的 Preserve_Status 键就是返回值。实测返回 00，含义是"存在 Selector=0 的 section，且它的 Preserve_Status 为 0"——如果文件或条目不存在，返回的是 0xff，所以这里的 00 表示确有该项且未设为保留。

完成码：保留配置功能未启用 → 0xc1；请求长度不为 1 → 0xc7；选择子对应的条目不存在 → 0xff；选择子大于 17 → 0x80。选择子大于 199 时走另一条路径，其行为未确定。

注意一个陷阱：这条命令在拒绝时（完成码 0xc1、0xc7、0x80、0xff）仍然返回 2 字节的
总长度，但只有完成码被写入，多出来的那个数据字节是缓冲区里的原有内容。因此应先确认完成码为 0x00，再解读数据字节。

`0x32 0xbb` 读取所有配置的保留状态

1	ipmitool raw 0x32 0xbb

请求必须为空。响应固定 5 个数据字节，实测 00 00 00 ff 17：

字节	长度	含义
0	1	恒为 `00`
1	1	恒为 `00`，不含有效信息
2	1	打包状态值的高位部分；实测 `00`
3:4	2	16 位小端位图，标记哪些 section 出现在 `/conf/Preserve-AMI.ini` 里；实测 `ff 17` 即 0x17ff

位图的每一位对应一类配置：

位	对应	位	对应
0	SDR	9	Authentication
1	FRU	10	Syslog
2	SEL	11	CMX
3	IPMI	12	WEB
4	Network	13	EXTLOG
5	NTP	14	REDFISH
6	SNMP	15	AUTOMATION_ENGINE
7	SSH	16	RackEvents
8	KVM

按实测的 0x17ff 解读：SDR、FRU、SEL、IPMI、Network、NTP、SNMP、SSH、KVM、Syslog、WEB 这 11 类配置的条目存在于保留清单里；Authentication、CMX、EXTLOG、REDFISH、AUTOMATION_ENGINE 以及 RackEvents 不在。置位的条件只是"该 section 名出现在文件里"，与它的值无关。

有两点要说明：位图按 16 位存放，第 17 位（RackEvents）无法被表示；另外位图只说明 section 是否存在，不说明它的保留状态是开还是关——后者被打包进字节 2，实测为 00。

拒绝时（完成码 0xc1 或 0xff）同样返回 6 字节的总长度，但只有完成码被写入，那 5 个数据字节是未定义内容，无法解读。

`0x32 0xe4` 读取备份标志

1	ipmitool raw 0x32 0xe4 0x01

请求 1 字节是选择子，只接受 01 或 02，其它值返回 0xcc。返回长度随选择子变化。

选择子 01（实测）固定返回 17 个数据字节：

字节	长度	含义	实测
0	1	备份标志总览	`07`
1…16	16	16 个逐项标志（槽位）	`06 04 01 02 03 00 05 00 …`

选择子 02 固定返回 68 个数据字节，其内容是若干段拼接而成，中间有一个字节不在其中，因此不能按"一整块连续数据"解析；各段的含义未确定。

请求长度与选择子必须匹配（选择子 01 要 1 字节、02 要 2 字节），否则返回 0xc7。备份功能未启用 → 0xc1。

那 16 个逐项标志各自代表哪一类备份内容未确定，此处照实列出实测的字节。

`0x32 0xf3` 读取恢复信息

1	ipmitool raw 0x32 0xf3 0x00 0x00

请求 2 字节：第 1 字节是查询项，第 2 字节必须为 00，否则返回 0xcc；第 1 字节大于 4 返回 0x80。读取的是 U-Boot 环境变量，返回长度随查询项变化：

请求字节	U-Boot 变量	数据字节数	含义
0	`forcerecovery`	1	`0` = 该变量未设为 `yes`（含未设置），`1` = 该变量等于 `yes`；实测 `00`
1	`recoveryserverip`	4	IPv4 地址（4 字节，按网络序解析）
2	`recoverybootfile`	10	文件名，最多 10 字节；为空时用默认名 `rom.ima`
3	`recoveryretry`	1	重试次数；变量为空时为 0
4	`bootretry`	1	同上

实测查询项 0，返回 1 个数据字节 00，即当前没有强制恢复标志。变量读取失败时返回 0xff 且没有数据字节。

恢复出厂设置

0x32 0x66 会把所有 BMC 配置（用户、网络、日志、证书）清除并重建为出厂值。使用之前应确认具备带外通道或现场操作条件，并记录当前网络配置。

十一、远程管理：KVM、虚拟介质与 SOL

远程控制台（KVM）、挂载 ISO（虚拟介质 / 介质重定向）、串口控制台（SOL）与串口接入。这一组的读取命令都可以使用；写入命令改动的是远端会话行为，配置有误会导致无法连接控制台。

命令	作用	状态
`ipmitool raw 0x32 0xc0 [data...]`	读取远程 KVM 配置	通过（返回 `01`）
`ipmitool raw 0x32 0xca [data...]`	读取虚拟介质配置	通过（返回 `00`）
`ipmitool raw 0x32 0xab`	读取虚拟设备状态	通过（返回 `01`）
`ipmitool raw 0x32 0xb5 [data...]`	读取视频录制配置	通过（返回 `00 00 00 00`）
`ipmitool raw 0x32 0x96`	读取 SOL 配置	通过（返回 `3c` + `/dev/ttyS3`）
`ipmitool raw 0x32 0xd8 [data...]`	读取介质信息	被拒（完成码 `0xc7`）
`ipmitool raw 0x32 0xdc [data...]`	读取已重定向介质信息	被拒（完成码 `0x91`）
`ipmitool raw 0x32 0x9e [data...]`	读取 RIS 配置	被拒（完成码 `0xff`）
`ipmitool raw 0x0c 0x11 [data...]`	读取串口 Modem 配置	被拒（完成码 `0xcc`）
`ipmitool raw 0x0c 0x13`	读取 TAP 响应码	被拒（完成码 `0xc1`）
`ipmitool raw 0x0c 0x1b [data...]`	读取用户 Call Back 选项	被拒（完成码 `0xc1`）
`ipmitool raw 0x32 0xc1 [data...]`	设置远程 KVM 配置	未测试
`ipmitool raw 0x32 0xcb [data...]`	设置虚拟介质配置	未测试
`ipmitool raw 0x32 0xd7 [data...]`	启动或停止介质重定向	未测试
`ipmitool raw 0x32 0xd9 [data...]`	设置介质信息	未测试
`ipmitool raw 0x32 0xda`	读取 SD 卡分区信息	未测试
`ipmitool raw 0x32 0xdb [data...]`	设置 SD 卡分区	未测试
`ipmitool raw 0x32 0xb6 [data...]`	设置视频录制配置	未测试
`ipmitool raw 0x32 0x9f [data...]`	设置 RIS 配置	未测试
`ipmitool raw 0x32 0xa0 [data...]`	启动或停止远程镜像服务	未测试
`ipmitool raw 0x32 0xaa [data...]`	设置虚拟设备状态	未测试
`ipmitool raw 0x0c 0x10 [data...]`	设置串口 Modem 配置	未测试
`ipmitool raw 0x0c 0x12 [data...]`	设置串口 Modem 复用器	未测试
`ipmitool raw 0x0c 0x19 [data...]`	调用 Back	未测试
`ipmitool raw 0x0c 0x1a [data...]`	设置用户 Call Back 选项	未测试

`0x32 0xc0` 读取远程 KVM 配置

1	ipmitool raw 0x32 0xc0 0x01

请求 1 字节是查询项。返回长度随查询项变化；实测请求 01 返回 1 个数据字节 01。

这个字节的语义未确定，请勿直接当作 KVM 的启用标志使用。

已知完成码：0xc1（特性未启用）、0x81、0xff（取配置失败）。查询项 1…6 各自返回的数据布局亦未确定。

`0x32 0xca` 读取虚拟介质配置

1	ipmitool raw 0x32 0xca 0x00

请求必须正好 1 字节（否则 0xc7），该字节是选择子。响应固定 1 个数据字节：

字节	长度	含义
0	1	选择子对应的虚拟介质配置字段；实测 `00`

选择子与配置项的对应关系（实测选择子 00 即 cdrom_mode，其值为 0）：

选择子	配置项	选择子	配置项
0	`cdrom_mode`	8	`rmedia_enable`
2	`hdisk_mode`	9	`power_consumption_enable`
3	`boot_once`	12	`kvm_cd`
4	`num_cd`	14	`kvm_hd`
6	`num_hd`	11	由虚拟介质安全状态接口提供
7	`lmedia_enable`

选择子 1、5、10、13 一律返回 0x80。另外有前置门控：选择子 0/4/12 需要某个特性开关为 1，选择子 2/6 需要另一个开关为 1，不满足时返回 0x93；选择子 3、7、8、9、 12、14 各自还有一道开关，不满足时返回 0x80。

上表中的配置项名称为通用命名，取值含义可对照 BMC 网页虚拟介质页面上的同名项。

`0x32 0xab` 读取虚拟设备状态

1	ipmitool raw 0x32 0xab

请求必须为空。响应固定 1 个数据字节：

字节	长度	含义
0	1	虚拟设备运行模式；实测 `01`

模式值 0/1/2 各代表什么未确定。特性未启用时返回 0xc1 且没有数据字节。挂载 ISO 出问题时可以先看这一条：它反映的是虚拟设备当前的运行状态。

`0x32 0xb5` 读取视频录制配置

1	ipmitool raw 0x32 0xb5 0x00

请求 1 字节是选择子，共 15 个选择子。下表给出各选择子的总长度（含完成码），数据字节数 = 总长 − 1：

选择子	总长	数据字节数	选择子	总长	数据字节数
0	5	4	8	6	5
1	256	255	9	256	255
2	5	4	10	5	4
3	5	4	11	2	1
4	5	4	12	5	4
5	63	62	13	2	1
6	256	255	14	2	1
7	32	31

实测选择子 00 返回 4 个数据字节 00 00 00 00。

选择子大于 15 → 0x80；功能开关未打开 → 0xc1；配置读取失败 → 0x80 或 0xff。

各选择子返回内容的已知情况：1、6 为 255 字节字符串，2、4 为 4 字节，3 为 3 字节， 5 为 62 字节字符串，7 为 31 字节字符串；8…14 未确定。各字段的业务名称未确定。

`0x32 0x96` 读取 SOL 配置

1	ipmitool raw 0x32 0x96

请求必须为空。响应固定 17 个数据字节，实测 3c 2f 64 65 76 2f 74 74 79 53 33 00 …：

字节	长度	含义
0	1	SOL 配置字节；实测 `3c` = 60
1…16	16	SOL 绑定的串口设备名，字符串，未用满的部分以 `00` 补齐；实测 `/dev/ttyS3`

设备名若超过 15 个字符会被截断，完成码与返回长度都不变，读取时请留意长度上限。

如需实际使用 SOL，执行 ipmitool sol activate 即可，无须手工下发这条原始命令；它的用途是确认 SOL 绑定在哪个串口。

`0x32 0xd8` 读取介质信息（被拒）

1	ipmitool raw 0x32 0xd8 0x00 0x00

实测用 1 字节请求 00 时完成码为 0xc7。这里的 0xc7 对应请求长度不符：选择子 0…4 必须配 2 字节请求；选择子大于 5 时，1 字节请求即可受理。

其它拒绝：选择子 5 且通道号不为 7 → 0xc1；2 字节请求的第 2 字节为 00、01 之外的取值 → 0xcc。成功路径的数据字段布局未确定，本手册不给出。

这条命令是一次带副作用的读取：它会改动镜像段的记录，并按镜像类型调整默认状态。需要用介质
信息时，请优先使用 BMC 网页的虚拟介质页面。

`0x32 0xdc` 读取已重定向介质信息（被拒）

1	ipmitool raw 0x32 0xdc 0x00 0x00

实测完成码 0x91，没有任何数据字节。请求必须正好 2 字节（否则 0xc7），且第 1 字节必须是 01 或 04；实测发的是 00，因此被拒。

改发 01 00 或 04 00 才可能进入成功路径，但成功时的数据字段布局未确定，本手册不给出。

`0x32 0x9e` 读取 RIS 配置（被拒）

1	ipmitool raw 0x32 0x9e 0x01 0x00

实测请求 00 00 得到完成码 0xff。这里的 0xff 对应请求参数不合法：第 1 字节必须是"只有一位为 1"的位掩码（01、02、04、08…）；实测发的 00 一位都没置，因此被拒。

这条命令的请求形状是：第 1 字节 = 要查询的服务或介质位，第 2 字节 = 子项。其它完成码：0x91 （介质配置表项为空）、0xc1（特性未启用）、0x80（第 2 字节不在 0…9 内）、0xff（取介质配置失败）。

成功时的结构是：第 1、2 个数据字节分别回显请求的两个字节，其后按第 2 字节给出 35、9、66、259 或 4 字节之一的内容。改发 01 00 可能进入成功路径，本机型上未实测。

`0x0c 0x11` 读取串口 Modem 配置（被拒）

1	ipmitool raw 0x0c 0x11 0x01 0x00 0x00 0x00

实测完成码 0xcc，没有任何数据字节。这里的 0xcc 对应请求第 1 字节（低 7 位）所指的通道与本命令实际到达的通道不一致；实测发的 01 不符，因此被拒。

请求长度必须正好 4 字节（否则 0xc7），实测的 4 字节长度本身是合法的。参数选择子不受支持时返回 0x80。

这条串行/Modem 通道在本机型上没有可用的读取路径：请求第 1 字节必须与本命令实际到达的通道号一致才可能读到数据，而该通道号未确定。需要串口控制台请使用 SOL。

`0x0c 0x13` 读取 TAP 响应码（被拒）

1	ipmitool raw 0x0c 0x13 0x00

实测完成码 0xc1，没有任何数据字节。请求长度 1 与本命令声明的长度一致，因此该完成码的含义是 “无效命令”，与参数无关。

本机型上这条命令稳定返回 0xc1，改请求参数绕不过去。

`0x0c 0x1b` 读取用户 Call Back 选项（被拒）

1	ipmitool raw 0x0c 0x1b 0x01 0x02

实测完成码 0xc1，没有任何数据字节，结论与上一条相同。请求长度 2 与本命令声明的长度一致，该完成码同样是"无效命令"，与参数无关。本机型上这条命令同样稳定返回 0xc1。

0x0c 0x10 到 0x0c 0x1b 是串口 Modem、TAP 与回拨（Call Back）相关的命令，对应串行/Modem 通道那一族。实测的三条读取都被拒（0xcc / 0xc1），这台 BMC 上这条通道没有可用的读取路径，写入侧归入未测试。需要远程控制台请使用 SOL 或 KVM。

十二、主机接口与 BIOS 通信

BMC 与主机之间的通道：系统接口能力、载荷（payload）激活、BIOS 与 BMC 之间的命令邮箱，以及经 PECI 访问 CPU 侧设备。

命令	作用	状态
`ipmitool raw 0x06 0x36`	读取 BT 系统接口能力	通过（返回 `02 40 40 02 01`）
`ipmitool raw 0x06 0x57 [data...]`	读取系统接口能力	通过（返回 `00 88 ff 7d`）
`ipmitool raw 0x06 0x4a [data...]`	读取当前载荷激活状态	通过（返回 `01 01 00`）
`ipmitool raw 0x06 0x4e [data...]`	读取通道支持的载荷类型	通过（返回 `03 00 00 00 00 00 00 00`）
`ipmitool raw 0x06 0x4f [data...]`	读取通道载荷版本	通过（返回 `10`）
`ipmitool raw 0x32 0xcf`	读取 BIOS 命令	通过（返回 `00 00 00`）
`ipmitool raw 0x06 0x4b [data...]`	读取已激活载荷实例信息	被拒（完成码 `0xcc`）
`ipmitool raw 0x06 0x50 [data...]`	读取通道 OEM 载荷信息	被拒（完成码 `0x80`）
`ipmitool raw 0x32 0xd2 [data...]`	读取 BIOS 响应	被拒（完成码 `0xc1`）
`ipmitool raw 0x32 0xd4`	读取 BIOS 通信标志	被拒（完成码 `0xff`）
`ipmitool raw 0x06 0x55 [data...]`	暂停或恢复载荷加密	未测试
`ipmitool raw 0x32 0xce [data...]`	向 BIOS 发送远程控制消息	未测试
`ipmitool raw 0x32 0xd1 [data...]`	写入 BIOS 命令响应	未测试
`ipmitool raw 0x32 0xd3 [data...]`	设置 BIOS 通信标志	未测试
`ipmitool raw 0x32 0xd5 [data...]`	传递 PLDM BIOS 消息	未测试
`ipmitool raw 0x32 0xbf [data...]`	经 PECI 读写 CPU 侧设备	未测试

`0x06 0x36` 读取 BT 系统接口能力

1	ipmitool raw 0x06 0x36

请求必须为空。响应固定 5 个数据字节，实测 02 40 40 02 01：

字节	长度	含义	实测
0	1	支持的并发请求数（常量 2）	`02`
1	1	接口块/缓冲区字节数（常量 64）	`40`
2	1	常量 64，独立含义未确定	`40`
3	1	常量 2	`02`
4	1	接口使能标志，成功时必为 1	`01`

字节 0 到 3 都是固定常量，不反映运行时状态；只有字节 4 来自配置。配置项未启用时返回 0xc1，这种情况下仍返回 6 字节的总长度，但只有完成码被写入，剩下 5 个字节是未初始化内容；因此应先看完成码，再看数据。

`0x06 0x57` 读取系统接口能力

1	ipmitool raw 0x06 0x57 0x00

请求 1 字节（接口号，实测 00）。响应固定 4 个数据字节，实测 00 88 ff 7d：

字节	长度	含义
0…3	4	系统接口能力；实测 `00 88 ff 7d`，逐位含义未确定

请求字节代表哪个接口号未确定。拒绝码为 0xcc。

`0x06 0x4a` 读取当前载荷激活状态

1	ipmitool raw 0x06 0x4a 0x01

请求 1 字节（按规范是载荷类型）。响应固定 3 个数据字节，实测 01 01 00：

字节	长度	含义
0	1	载荷激活状态：`0` = 未激活、`1` = 已激活、`2` = 激活中（按规范）；实测 `01`
1	1	未确定
2	1	未确定

字节 1、字节 2 的含义未确定。异常情况下的完成码未确定。

`0x06 0x4e` 读取通道支持的载荷类型

1	ipmitool raw 0x06 0x4e 0x01

请求 1 字节（通道号）。响应固定 8 个数据字节，实测 03 00 00 00 00 00 00 00：

字节	长度	含义
0	1	标准载荷类型位域（规范：位 0 = IPMI、位 1 = SOL …）；实测 `03` = IPMI + SOL
1…5	5	其余载荷类型位域；实测全 `00`
6…7	2	恒为 0 的填充字节

规范定义该响应为 6 字节的载荷类型位域，本固件固定返回 8 字节，末尾 2 个字节恒为 0。按规范长度（6 字节）解析可正常使用，只是会忽略末尾的填充字节。另有"只返回完成码、没有数据"的情况，其触发条件未确定；字节 1…5 的逐位含义也未确定。

`0x06 0x4f` 读取通道载荷版本

1	ipmitool raw 0x06 0x4f 0x01 0x01

请求 2 字节（通道号 + 载荷类型）。响应固定 1 个数据字节：

字节	长度	含义
0	1	载荷格式版本；实测 `10`，按规范解读为主版本 1、次版本 0

另有"只返回完成码"的情况，以及完成码未确定的异常情况。

`0x32 0xcf` 读取 BIOS 命令

1	ipmitool raw 0x32 0xcf

请求必须为空。返回长度是可变的，而且由响应自己的第 3 个字节决定：数据字节数 = 第 3 个字节 + 3，响应总长 = 第 3 个字节 + 4。

字节	长度	含义
0	1	BIOS 命令邮箱头部字节
1	1	BIOS 命令邮箱头部字节
2	1	后续载荷字节数 N，同时决定响应总长
3…2+N	N	载荷，最多 200 字节

实测返回 3 个数据字节 00 00 00，即 N = 0、载荷为空，表示 BIOS 命令队列为空。

前两个字节的语义未确定。加锁失败时返回 0xc7 且没有数据字节。

`0x06 0x4b` 读取已激活载荷实例信息（被拒）

1	ipmitool raw 0x06 0x4b 0x01 0x00

实测完成码 0xcc，没有任何数据字节。这里的 0xcc 对应请求第 2 字节（载荷实例号）为 0；实测请求 01 00 的第 2 字节正是 0，因此被拒。

载荷实例号还须 ≤ 15，且请求第 1 字节减 1 后 ≤ 30。

调用时请使用非 0 的载荷实例号，这样才有机会成功；成功时的数据布局本机型上未测得。

`0x06 0x50` 读取通道 OEM 载荷信息（被拒）

1	ipmitool raw 0x06 0x50 0x01 0x02 0x57 0x01 0x00 0x00 0x00

实测完成码 0x80，没有任何数据字节。0x80 在此处表示"请求给出的载荷类型与 IANA 编号组合不受支持"。请求的形状是通道号、载荷类型、IANA 编号。

具体是哪一个请求字节触发了这一判断未确定。在本机型上，用载荷类型 2 加 AMI 的 IANA 编号请求会返回 0x80，带内读不到 OEM 载荷信息。

`0x32 0xd2` 读取 BIOS 响应（被拒）

1	ipmitool raw 0x32 0xd2 0x00

实测完成码 0xc1，没有任何数据字节。0xc1 表示"无效命令"：该命令号在本机型上没有可用的实现。请求长度 1 与本命令声明的长度一致，与参数无关。

同族的 0x32 0xcf（读取 BIOS 命令）在本机型上能正常返回，因此本组其它几条读取命令仍可使用。

本机型上这条命令稳定返回 0xc1，改请求参数绕不过去。

`0x32 0xd4` 读取 BIOS 通信标志（被拒）

1	ipmitool raw 0x32 0xd4

实测完成码 0xff，没有任何数据字节。空请求是正确的发送形状：本命令不接受请求数据。

0xff 对应配置文件读取失败：/conf/BMC<通道>/BIOS_FLAG.ini 装载失败，或文件里没有 [BIOS] 段的 BIOS_FLAG 键。

成功时完成码为 0，并返回 4 个数据字节；这 4 个字节的含义未确定。

0x32 0xd1 写入 BIOS 命令响应、0x32 0xd3 设置通信标志、0x32 0xd4 读取通信标志，这一族用于 BIOS 与 BMC 之间的双向邮箱通信，写入侧会改动同一块邮箱区。除非正在排查 BIOS 侧的问题，否则不需要使用它们。

经 PECI 访问 CPU 侧设备

0x32 0xbf 通过 PECI 总线对 CPU 侧设备做寄存器读写。它对真实设备发起 I/O。

十三、系统信息与资产

BMC 里保存的整机资产信息：整机与部件的型号、序列号、MAC、电源与风扇清单等。这些数据由主机侧工具（厂商的资产管理程序）上报，BMC 负责存储和展示。

命令	作用	状态
`ipmitool raw 0x2a 0x04 <type>`	读取系统硬件信息	通过
`ipmitool raw 0x2a 0x14 <sel> <type> <idx>`	读取已上传的系统硬件信息	通过
`ipmitool raw 0x2a 0x15 <type>`	读取已上传系统硬件信息数量	通过
`ipmitool raw 0x2a 0x05 <subcmd>`	复合控制命令，按第一个字节分派	通过
`ipmitool raw 0x2a 0x0e`	读取 UUID 超时状态	通过（返回 `00`）
`ipmitool raw 0x32 0x80 [data...]`	读取 FRU 详细信息	通过（返回 `05 00` + `SystemFRU`）
`ipmitool raw 0x2a 0x02 ...`	按操作码从 FRU 读 MAC 或向 FRU 写 MAC	被拒
`ipmitool raw 0x32 0x5b [data...]`	读取资产清单信息	被拒（完成码 `0x81`/`0x83`）
`ipmitool raw 0x2a 0x01 [data...]`	接收并保存主机上报的进程/服务信息	未测试
`ipmitool raw 0x2a 0x03 [data...]`	写入系统硬件信息	未测试
`ipmitool raw 0x2a 0x13 [data...]`	分段上传系统硬件信息	未测试
`ipmitool raw 0x2a 0x16`	标记系统硬件信息上传完成	未测试
`ipmitool raw 0x2a 0x17`	清空系统信息缓冲区	未测试
`ipmitool raw 0x32 0x5a [data...]`	设置资产清单信息	未测试
`ipmitool raw 0x32 0xef [data...]`	读取 RAID 信息	未测试

`0x2a 0x04` 读取系统硬件信息

1 2	ipmitool raw 0x2a 0x04 0x02 # 列出有哪些信息项 ipmitool raw 0x2a 0x04 0x03 # 取其中一项

请求恰好 1 字节，是信息项选择子。选择子 02 至 16 对应 21 个信息项，超出范围时按默认项处理。

响应长度随选择子变化，应按实际返回的字节数解析。实测的选择子与数据字节数：

选择子	数据字节数	开头几个字节	说明
`02`	67	`00 04 01 00 00 00 00 00`	清单，4 条记录
`03`	17	`01 01 02 64 45 3c 46 41 4e 31`	含 `FAN1` 及转速记录 `64 45 3c`
`04`	142	`00 01 01 43 50 55 5f 30`	含 `CPU_0`
`05`	58	`00 05 01 00 00 00 00 00`	5 条记录
`07`	235	`00 04 01 00 00 00 00 00`	4 条记录
`08`	221	`00 02 01 50 53 55 31 00`	含 `PSU1`、`PSU2`
`09`	101	`00 01 01 4e 2f 41 00 00`	字段为 `N/A`
`0a`	57	`00 01 01 4e 2f 41 00 00`	字段为 `N/A`
`12`	7	`01 01 00 00 00 00 00`
`13`	254	`01 01 fa e1 e4 e3 e5 af`	大块二进制数据
`0b`	1	`ff`	表中没有这一项

出多条记录的选择子（02、04、05、07、08、09、0a）都以 00 NN 开头，NN 与后文出现的部件记录条数一致——08 是 00 02，正文里正好有 PSU1 和 PSU2；04 是 00 01，正文里是 CPU_0。记录内部的字节划分未确定，能直接利用的是其中的部件名称字符串，字段为 N/A 表示该项没有内容。

选择子 03 的数据第 3 至 5 字节与 0x2a 0x08 的第 1 路风扇记录相同（64 45 3c，即占空比 100 %、转速 15429），两处给出的风扇数据是一致的。

选择子 16 的响应固定 5 个数据字节，字段如下：

字节	长度	含义
0	1	固定为 1
1	1	固定为 1
2	1	CPU 在位数量，实测 `00`
3	1	内存条在位数量，实测 `00`
4	1	固定值 `02`，含义未确定

选择子 0b 返回单字节 ff，表示清单里没有这一项。具体哪一项对应哪种部件，应以响应中的字符串为准，不同型号的可选项并不相同。另外，本机实测 CPU 与内存条在位数量都是 0，与机型配置不符，这两个计数应以实际配置为准。

`0x2a 0x14` 读取已上传的系统硬件信息

1	ipmitool raw 0x2a 0x14 0x00 0x06 0x00

请求恰好 3 字节：标志、类型、序号。标志的 bit0 置位时不查询数据，直接返回 1 个数据字节 10；正常使用填 00。类型取 1 至 6，序号 00 取该类型的第一条记录，ff 在类型 1 至 4 下表示一次读取全部记录。

响应的第 1 个数据字节恒为 10，其后是该类型的定长记录：类型 1 为 80 字节、类型 2 为 10 字节、类型 3 为 30 字节、类型 4 为 11 字节、类型 5 固定 26 字节、类型 6 固定 18 字节。序号为 ff 时类型 1 至 4 返回全部记录，数据字节数 = 1 + 块长 × 条数；否则只返回序号所指的那一条。

实测（标志 00、序号 00）：

类型	数据字节数	开头几个字节
1	81	`10 00 49 6e 74 65 6c 28 52 29 20 58 65 6f 6e 28 52 29 …`
2	11	`10 00 00 00 01 00 2c 40 80 0c 0c`
3	31	`10 02 01 43 50 55 31 20 78 31 36 20 53 4c 4f 54 32`
4	12	`10 00 86 80 21 15 8c 1a f3 11 03 76`
5	27	`10 47 33 44 45 30 00 00 00 31 32 32 00 …`
6	19	`10 47 33 44 45 00 00 00 00 30 36 30 36 30 35 32 30 32 34`

类型 1 的记录里可以直接读到 CPU 型号字符串（Intel(R) Xeon(R) Platinum 8336C CPU @ 2.30GHz），字符串后面还有若干二进制字段；类型 3 里是槽位名（CPU1 x16 SLOT2）；类型 4 里能看到 8c 1a f3 11 03 76 这样的 MAC 字节串；类型 5、6 里是 G3DE 开头的字符串和若干十进制字符。记录的字段划分与这些二进制字段的含义未确定。

类型不在 1 至 6、或序号越界时返回完成码 0xc9，没有数据字节。

各类型的记录条数可以用 0x2a 0x15 查询（见下一条），实测类型 1 有 2 条、类型 2 有 16 条、类型 3 有 10 条、类型 4 有 2 条。

`0x2a 0x15` 读取已上传系统硬件信息数量

1	ipmitool raw 0x2a 0x15 0x01

请求恰好 1 字节，是类型。响应固定 2 个数据字节：

字节	长度	含义
0	1	回显请求的类型
1	1	该类型的记录条数

实测 6 条：01 02、02 10、03 0a、04 02、05 01、06 01，即类型 1 有 2 条、类型 2 有 16 条、类型 3 有 10 条、类型 4 有 2 条、类型 5 与类型 6 各 1 条。

类型 1 至 4 的条数来自缓冲区里的计数；类型 5 与类型 6 固定返回 1 条。类型不在 1 至 6 时返回完成码 0xc9。

`0x2a 0x05` 复合控制命令

1 2	ipmitool raw 0x2a 0x05 0x00 ipmitool raw 0x2a 0x05 0x01

请求的第 1 个字节是子命令。

成功时完成码为 0，并且总带 1 个数据字节 00；这个字节只表示子命令已被受理，硬件动作的
结果需要在设备侧确认。实测子命令 00、01 都返回 00。

数据字节	含义
`00`	已受理
`ff`	子命令未知，或请求长度不符合该子命令的要求

子命令 02、03、04 一律被拒绝，但被拒时完成码仍是 0，失败只由数据字节 ff 表达—— 只看完成码会把失败读成成功。

其余子命令中，有几个会改变 BMC 内部状态：子命令 13（十进制 19）要求请求长度恰好 2，会把第 2 个字节当作新的风扇控制模式写入；子命令 14（十进制 20）要求长度大于 2，转交风扇控制处理并把结果作为数据字节返回；子命令 05 把请求内容存入 BMC 的一张表；子命令 fe 修改一项内部定值。除 00、01 这两个空操作外，其余子命令都会改变状态，使用前应确认回退手段。

`0x2a 0x0e` 读取 UUID 超时状态

1	ipmitool raw 0x2a 0x0e

请求必须为空。响应固定 1 个数据字节，实测 00。

加锁失败时返回完成码 0xff 且没有数据字节。这个字节的语义与单位未确定。

`0x32 0x80` 读取 FRU 详细信息

1	ipmitool raw 0x32 0x80 0x00

请求 1 字节，是 FRU 序号。响应固定 19 字节（1 个完成码 + 18 个数据字节）。成功时：

字节	长度	含义
0	1	该通道的 FRU 总数，实测 `05`
1	1	本条 FRU 记录流的第 1 个字节，实测 `00`，语义未确定
2…17	16	FRU 名称字符串，定长 16 字节，不足补 `00`，实测 `SystemFRU`

FRU 序号填 ff 时不取记录，只返回 1 个数据字节，即 FRU 总数。

序号不小于总数时返回完成码 0xc9；名称超过 15 个字符时返回完成码 0xff，同时名称会被截断。这两种情况仍然返回 18 个数据字节，因此判断成败必须先看完成码。

`0x2a 0x02` 读取或写入 FRU 中的 MAC（被拒）

1 2	ipmitool raw 0x2a 0x02 0x01 0x00 ipmitool raw 0x2a 0x02 0x01 0x01

请求：第 1 字节是操作码（00 写、01 读），第 2 字节是网口序号（00 或 01）；写入时还要跟 6 字节 MAC，写路径要求请求长度恰好 8。

这条命令的读取路径不返回 MAC。 读取时响应除完成码外没有任何数据字节；实测的两条读取请求
都是完成码 0xff、零个数据字节。0xff 表示请求长度或参数取值非法、读 FRU 失败，或操作码或操作码为 00、01 之外的取值；这三种情况给出同一个完成码，在响应上表现相同。

要取得 BMC 的 MAC 地址，请读取 FRU 内容。

`0x32 0x5b` 读取资产清单信息（被拒）

1	ipmitool raw 0x32 0x5b 0x01 0x00 0x00

请求 3 字节。被拒的原因是参数校验：

条件	完成码	实测
请求字节 0 大于 3	`0x80`	未实测
请求字节 1 不在 1 至 3 之间	`0x81`	`01 00 00` → `0x81`
请求字节 0 等于 0 或 2	`0x83`	`00 00 00` → `0x83`

实测请求的请求字节 1 是 0，因此返回 0x81，表示请求参数不合法，与权限无关。把请求字节 1 改成 1 至 3 之间的值后，按上述校验应当进入成功路径，但本机型上未实测；成功响应的长度与字段划分因此未确定。

写资产信息的命令（0x2a 0x03、0x2a 0x13、0x32 0x5a 等）都会改 BMC 里的资产存储， 0x2a 0x16/0x2a 0x17 则直接把主机上报的数据删掉；这些数据 BMC 侧无法恢复，只能由主机侧重新上报。

十四、BMC 自身信息与调试

BMC 自身的版本、通道与服务状态、会话信息，以及调试开关。

命令	作用	状态
`ipmitool raw 0x32 0x3d [data...]`	读取 BMC 接口状态	通过（返回 `00 00 00`）
`ipmitool raw 0x32 0xb4 [data...]`	读取 BMC 固件版本	通过（返回含 `ast2500e` 与版本串）
`ipmitool raw 0x32 0xbe [data...]`	读取通道类型	通过（返回 `00 00`）
`ipmitool raw 0x32 0xc2 [data...]`	读取功能开关状态	通过（返回 `00`）
`ipmitool raw 0x32 0xe7 [data...]`	读取异步任务状态	通过（返回 `00`，无任务在跑）
`ipmitool raw 0x32 0x9a [data...]`	读取 UDS 会话信息	通过（返回 `24 01`）
`ipmitool raw 0x32 0xa1 <0/1>`	控制调试消息输出	通过（置 1 后已还原为 0）
`ipmitool raw 0x32 0xa2`	读取调试消息状态	通过（返回 `00`）
`ipmitool raw 0x32 0xe9 [data...]`	读取版本说明	被拒（完成码 `0xc1`）
`ipmitool raw 0x32 0x8e [data...]`	读取 UDS 信息	被拒（完成码 `0xcc`）
`ipmitool raw 0x2a 0x00 [data...]`	设置调试级别	未测试
`ipmitool raw 0x06 0x05 [data...]`	启用制造测试模式	未测试

`0x32 0x3d` 读取 BMC 接口状态

1 2	ipmitool raw 0x32 0x3d 0x01 0x00 0x00 # 位图为空，不查任何一项 ipmitool raw 0x32 0x3d 0x01 0x00 0x07 # 三项都查

请求 3 字节：第 1 字节必须是 01，第 2 字节必须是 00，第 3 字节是选择位图（取值 0 至 7），位图的每一位对应一个数据字节。任一项不满足就返回完成码 0xcc、没有数据字节——实测 00 00 00 正是这个结果（第 1 字节为 0）。

数据字节	选择位	对应的接口
0	bit0	USB-over-IPMI
1	bit1	LAN-over-USB
2	bit2	Redfish 与事件服务

被选中时，每个字节由一组状态文件是否存在生成：_started 文件存在则置 bit0；_ready 文件存在则置 bit1 与 bit2（值为 06），不存在则只置 bit1（值为 02）。三个字节分别对应 /var/ipmi_over_usb_ifc_*、/var/lan_over_usb_ifc_*，以及 /var/run/redfish-server.pid、/var/run/event-service.pid、/var/tmp/rc-init-complete 三个文件的组合。每个字节还受一个功能开关全局量控制，该全局量为 0 时对应字节保持 0、不做文件探测；这三个全局量的含义未确定。

实测 01 00 00 返回 00 00 00：请求位图为空时没有选中任何一项，响应中的三个字节因此都为 0。要查询某项接口的状态，必须在请求位图中选中该项。

`0x32 0xb4` 读取 BMC 固件版本

1 2	ipmitool raw 0x32 0xb4 0x01 ipmitool raw 0x32 0xb4 0x02

请求 1 字节，是器件选择子，只允许 01、02、04，其它取值返回完成码 0xcc、没有数据字节。

响应长度由记录条数推出：第 1 个数据字节是记录条数 N，其后是 N 条 19 字节记录，数据字节数 = 1 + 19 × N。每条记录的字段：

记录内偏移	长度	含义
+0	1	标识
+1	1	实例号；该值为 0 时整条记录被跳过
+2…+9	8	名称，定长 8 字节，不足补 `00`
+10	1	主版本号
+11	1	次版本号
+12…+17	6	附加串（构建或日期信息）
+18	1	器件号

实测选择子 01 返回 20 个数据字节：条数 01，一条记录 01 01 61 73 74 32 35 30 30 65 01 1c 30 32 30 35 31 30 01。名称是 ast2500e，即 BMC 芯片型号；次版本号 1c 是 28，与 mc info 报告的固件 1.28 一致；附加串为 020510。

数据来自 /conf/BMC<通道>/FwVersion.ini，选择子决定读哪些小节，支持双镜像时选择子 01 会把第二个镜像的小节一并读出。日常查看版本用 mc info 更直观，这条命令的用处是在脚本里取得芯片型号与版本串。

`0x32 0xbe` 读取通道类型

1	ipmitool raw 0x32 0xbe 0x00

请求 1 字节，是通道号，合法取值是 0 至 13 和 15（14 以及高 4 位非 0 的值都非法）。响应固定 2 个数据字节：

字节	长度	含义
0	1	回显请求的通道号
1	1	类型字节 = (通道信息块第 9 字节的低 3 位) 左移 4 位，或上 (第 8 字节的高 4 位)

实测通道 00 返回 00 00。第 2 个字节高低半字节各自对应介质类型还是协议类型，未确定。

通道号非法、或取通道信息失败都返回完成码 0xcc、没有数据字节；互斥量加锁失败返回 0xff。

`0x32 0xc2` 读取功能开关状态

1 2	ipmitool raw 0x32 0xc2 0x00 ipmitool raw 0x32 0xc2 0x37 0x78 # 以两字节 37 78 为功能名

请求体是一个功能名字符串（ASCII，长度 1 至 128 字节），按以 00 结尾的字符串查询。响应固定 1 个数据字节：

字节	含义
1	该功能已使能
0	该功能未使能

请求长度不在 1 至 128 之间时返回完成码 0xc7。

实测发单字节 00（一个空名字）返回 00，只表示命令通路可用；要查询某个功能的状态，必须把功能名发进请求。

`0x32 0xe7` 读取异步任务状态

1	ipmitool raw 0x32 0xe7 0x00 0x00 0x00 0x00

请求恰好 4 字节，被拼成小端 32 位值传给异步任务查询接口。响应长度有两种：

数据字节数	触发条件
1	返回值低字节为 `00` 或 `0f`
3	其余情况

3 个数据字节时的字段：

字节	含义
0	状态码（返回值的低字节）
1	进度或百分比（返回值的次字节）
2	返回值第 3 字节

实测发送全零的 4 字节，返回 1 个数据字节 00，即返回值低字节为 0，落在"只返回状态码"的分支。状态码 00 与 0f 的确切含义未确定。查询接口返回 -1 时返回完成码 0x80 和 3 个全零数据字节，字节数与成功路径相同，必须靠完成码区分。

刷固件、备份、证书更新这类操作都会投递异步任务，怀疑任务卡住时可以观察这条命令。请求里那 4 个字节代表什么（任务类型还是任务编号）未确定。

`0x32 0x9a` 读取 UDS 会话信息

1	ipmitool raw 0x32 0x9a 0x00

请求的第 1 字节是选择子，请求总长度必须等于该选择子声明的长度，否则返回完成码 0xc7；选择子大于 6 时返回 0xcc。选择子 00 声明的长度是 1 字节，响应固定 2 个数据字节：

字节	长度	含义
0	1	本通道的会话计数，实测 `24`（十进制 36）；更具体的含义未确定
1	1	实测 `01`；含义未确定

其它选择子：02、03、04 各返回 18 个数据字节（会话地址、端口等字段按固定偏移排列，各字段含义未确定）；05 返回 8 个数据字节；06 的数据字节数随本机当前会话情况变化，等于被列出的会话条目个数。

`0x32 0xa1` 控制调试消息

1 2	ipmitool raw 0x32 0xa1 0x01 # 打开调试消息（创建 /var/enable.debugmsg） ipmitool raw 0x32 0xa1 0x00 # 关闭（删除该文件）

请求 1 字节，只接受 00 或 01；其它取值返回完成码 0xcc（这条拒绝路径会多返回 1 个未定义的数据字节）。响应固定 1 个数据字节，取值与请求相同，表示请求已被受理，供调用方确认命令到达。文件是否真的创建或删除，请用下一条命令确认。

这项功能由一项全局开关控制，开关未打开时返回完成码 0xc1；本机实测写入 01 正常返回，说明该开关在本机是打开的。

建议的用法是三步：先读 0x32 0xa2 得到 00，写入 01，再用 0x32 0xa2 读回 01，然后写回 00，最后读回 00。排查问题时可短暂打开调试输出，用完应及时关闭——调试输出会占用 BMC 的存储与处理器时间。

`0x32 0xa2` 读取调试消息状态

1	ipmitool raw 0x32 0xa2

请求必须为空。响应固定 1 个数据字节：

字节	含义
1	`/var/enable.debugmsg` 存在，调试消息已打开
0	该文件不存在，调试消息未打开

实测返回 00，即调试消息处于关闭状态。门控与 0x32 0xa1 相同，功能开关未打开时返回完成码 0xc1。

`0x32 0xe9` 读取版本说明（被拒）

1	ipmitool raw 0x32 0xe9 0x00 0x00 0x00

请求 3 字节，与该命令规定的长度一致，被拒的原因是本机未启用该项功能：本机一律返回 0xc1、没有数据字节。成功响应的长度与字段未确定。

`0x32 0x8e` 读取 UDS 信息（被拒）

1 2	ipmitool raw 0x32 0x8e 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 \ 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

请求 16 字节，这 16 字节整体是一个通道地址结构：命令把它直接交给通道查找，在索引 1 至 3 上依次尝试，IPv6 使能时再尝试一次 IPv6 查找。

实测发 16 个零字节时三个索引都找不到通道，返回完成码 0xcc、没有数据字节，表示请求中的地址结构解析不出任何通道。这 16 字节的正确格式未确定。

供对照：成功时返回 3 个数据字节——通道号、类型字节（高低半字节的组合）、以及索引（1 至 3）。

十五、主机侧 CPU 与 ME 接口（APML）

APML 是 AMD 平台的边带管理接口。GC2600PMT 是 Intel 平台，固件里虽然登记了这一族命令，但没有对应的硬件控制器。

命令	作用	状态
`ipmitool raw 0x36 0x01 [data...]`	读取 APML 接口版本	被拒（完成码 `0xd5`，当前状态不支持）
`ipmitool raw 0x36 0x02 [data...]`	读取 APML RMI 寄存器	未测试
`ipmitool raw 0x36 0x03 [data...]`	写入 APML RMI 寄存器	未测试
`ipmitool raw 0x36 0x04 [data...]`	读取 CPU ID	未测试
`ipmitool raw 0x36 0x0b [data...]`	读取 MCR	未测试
`ipmitool raw 0x36 0x0c [data...]`	写入 MCR	未测试
`ipmitool raw 0x36 0x0d [data...]`	读取 APML TSI 寄存器	未测试
`ipmitool raw 0x36 0x0e [data...]`	写入 APML TSI 寄存器	未测试
`ipmitool raw 0x36 0x13 [data...]`	读取 APML DRAM 节流寄存器	未测试
`ipmitool raw 0x36 0x14 [data...]`	写入 APML DRAM 节流寄存器	未测试
`ipmitool raw 0x36 0x15 [data...]`	读取封装电源功耗	未测试
`ipmitool raw 0x36 0x16 [data...]`	设置 CPU 封装功耗上限	未测试
`ipmitool raw 0x36 0x17 [data...]`	读取 APML 启动代码状态	未测试

`0x36 0x01` 读取 APML 接口版本

1	ipmitool raw 0x36 0x01

实测：完成码 0xd5，没有任何数据。

0xd5 的含义是"当前状态不支持"。本机上 APML 接口未初始化，因此只返回完成码、没有数据字节。 APML 初始化之后才会返回数据，届时响应的第 1 个字节是接口版本号；本机不具备该条件，故该分支的取值未经实测。

这一族其余 12 条都是 APML 寄存器读写，仅适用于 AMD 平台。本机型为 Intel 平台，这些命令没有使用价值。

选择子	总长	数据字节数	选择子	总长	数据字节数
0	5	4	8	6	5
1	256	255	9	256	255
2	5	4	10	5	4
3	5	4	11	2	1
4	5	4	12	5	4
5	63	62	13	2	1
6	256	255	14	2	1
7	32	31

选择子	总长	数据字节数	选择子	总长	数据字节数
0	5	4	8	6	5
1	256	255	9	256	255
2	5	4	10	5	4
3	5	4	11	2	1
4	5	4	12	5	4
5	63	62	13	2	1
6	256	255	14	2	1
7	32	31

Ajax's Blog

硬件介绍

硬件现状

进机房改硬件

魔改驱动

模型部署

莫名重启

爆打 BMC

Gaining Access

BMC Layout

读取 BMC Flash

读取 BIOS Flash

逆向 BMC

Gooxi GC2600PMT BMC IPMI 命令参考

关于状态标记

使用前须知

一、风扇与散热

0x2a 0x61 读取风扇控制模式

0x2a 0x08 读取风扇转速与占空比

0x2a 0xfe 读取风扇附加信息

0x2a 0x0d 读取 GPU 信息缓存

设置风扇控制模式与占空比

二、温度、传感器与告警

0x04 0x25 读取传感器迟滞

0x04 0x24 设置传感器迟滞

0x04 0x01 读取事件接收方

0x04 0x00 设置事件接收方

0x32 0x95 读取触发事件

0x32 0x86 读取传感器信息（被拒）

三、电源与供电

0x2a 0x23 读取当前 PSU 信息

0x2a 0x0a 读取电源模块信息

0x2a 0x0b 读取电源模块状态

0x2a 0x21 读取电源冗余

设置电源冗余策略（未测试）

0x30 0xe2 读取 ME/PNM 读数

四、机箱、前面板与主机状态

0x00 0x00 读取机箱能力

0x00 0x05 设置机箱能力

0x00 0x0a 设置前面板按钮使能状态

0x06 0x07 读取 ACPI 电源状态

0x06 0x06 设置 ACPI 电源状态

0x06 0x08 读取设备 GUID

0x2a 0x60 读取 IP 准备状态标志

0x32 0xfd 读取系统健康、固件与电源循环信息

0x32 0x73 读取 BIOS POST 代码（被拒）

五、日志：SEL、SDR 与审计

0x0a 0x21 读取 SDR 仓库分配单位与空闲块信息

0x0a 0x41 读取 SEL 分配单位与空闲块信息

0x0a 0x28 读取 SDR 仓库当前时间

0x0a 0x5c 读取 SEL 时间的 UTC 偏移

0x32 0x67 读取日志配置

0x32 0x7e 读取 SEL 策略

0x32 0x7f 设置 SEL 策略

0x32 0x98 读取登录审计配置

0x32 0x85 读取 SEL 条目（被拒）

0x32 0xcd 读取扩展 SEL 数据（被拒）

0x32 0xf1 分段读取扩展 SEL 条目（被拒）

六、用户、认证与访问控制

0x32 0x63 读取用户邮件地址

0x32 0x81 读取用户邮件格式

0x32 0x90 读取 Root 用户访问权限

0x32 0x92 读取用户 Shell 类型

0x32 0x93 设置用户 Shell 类型（被拒）

0x32 0x7b 读取 PAM 认证顺序

0x32 0xa4 读取扩展权限

0x32 0xae 读取主机锁定功能状态

0x32 0xaf 设置主机锁定功能状态

0x32 0xbc 读取主机自动锁定状态

0x32 0xbd 设置主机自动锁定状态

0x32 0xfb 读取活动会话数

0x32 0xb0 读取所有活动会话

0x32 0xc4 读取 AD 配置（会写盘）

0x32 0xc8 读取 LDAP 配置（会写盘）

0x32 0xc6 读取 RADIUS 配置

七、网络与服务

0x32 0x72 读取网络接口状态

0x32 0x62 读取以太网接口索引

0x32 0x99 读取所有 IPv6 地址

0x32 0x6b 读取 DNS 配置

`0x2a 0x61` 读取风扇控制模式

`0x2a 0x08` 读取风扇转速与占空比

`0x2a 0xfe` 读取风扇附加信息

`0x2a 0x0d` 读取 GPU 信息缓存

`0x04 0x25` 读取传感器迟滞

`0x04 0x24` 设置传感器迟滞

`0x04 0x01` 读取事件接收方

`0x04 0x00` 设置事件接收方

`0x32 0x95` 读取触发事件

`0x32 0x86` 读取传感器信息（被拒）

`0x2a 0x23` 读取当前 PSU 信息

`0x2a 0x0a` 读取电源模块信息

`0x2a 0x0b` 读取电源模块状态

`0x2a 0x21` 读取电源冗余

`0x30 0xe2` 读取 ME/PNM 读数

`0x00 0x00` 读取机箱能力

`0x00 0x05` 设置机箱能力

`0x00 0x0a` 设置前面板按钮使能状态

`0x06 0x07` 读取 ACPI 电源状态

`0x06 0x06` 设置 ACPI 电源状态

`0x06 0x08` 读取设备 GUID

`0x2a 0x60` 读取 IP 准备状态标志

`0x32 0xfd` 读取系统健康、固件与电源循环信息

`0x32 0x73` 读取 BIOS POST 代码（被拒）

`0x0a 0x21` 读取 SDR 仓库分配单位与空闲块信息

`0x0a 0x41` 读取 SEL 分配单位与空闲块信息

`0x0a 0x28` 读取 SDR 仓库当前时间

`0x0a 0x5c` 读取 SEL 时间的 UTC 偏移

`0x32 0x67` 读取日志配置

`0x32 0x7e` 读取 SEL 策略

`0x32 0x7f` 设置 SEL 策略

`0x32 0x98` 读取登录审计配置

`0x32 0x85` 读取 SEL 条目（被拒）

`0x32 0xcd` 读取扩展 SEL 数据（被拒）

`0x32 0xf1` 分段读取扩展 SEL 条目（被拒）

`0x32 0x63` 读取用户邮件地址

`0x32 0x81` 读取用户邮件格式

`0x32 0x90` 读取 Root 用户访问权限

`0x32 0x92` 读取用户 Shell 类型

`0x32 0x93` 设置用户 Shell 类型（被拒）

`0x32 0x7b` 读取 PAM 认证顺序

`0x32 0xa4` 读取扩展权限

`0x32 0xae` 读取主机锁定功能状态

`0x32 0xaf` 设置主机锁定功能状态

`0x32 0xbc` 读取主机自动锁定状态

`0x32 0xbd` 设置主机自动锁定状态

`0x32 0xfb` 读取活动会话数

`0x32 0xb0` 读取所有活动会话

`0x32 0xc4` 读取 AD 配置（会写盘）

`0x32 0xc8` 读取 LDAP 配置（会写盘）

`0x32 0xc6` 读取 RADIUS 配置

`0x32 0x72` 读取网络接口状态

`0x32 0x62` 读取以太网接口索引

`0x32 0x99` 读取所有 IPv6 地址

`0x32 0x6b` 读取 DNS 配置

`0x32 0x11` 读取 SSH 配置

`0x32 0x77` 读取防火墙配置

`0x32 0x79` 读取 SMTP 配置参数

`0x32 0x69` 读取服务配置

`0x32 0xb7` 读取运行时单端口状态

`0x32 0xc3` 读取 SSL 证书状态

`0x32 0x8d` 读取 IPMI 会话超时时间

`0x32 0x60` 读取 Node Manager 通道编号

`0x32 0x7c` 读取 SNMP 配置（被拒）

`0x06 0x64` 读取 OEM NetFn 的 IANA 支持信息（被拒）

`0x32 0xa6` 读取时区

`0x32 0xa7` 读取 NTP 配置

`0x32 0x04` 读取 YAFU 刷写状态

`0x32 0x88` 读取 TFTP 进度状态

`0x32 0x8a` 读取固件升级配置

`0x32 0x8c` 读取固件升级协议

`0x32 0x8b` 设置固件升级协议

`0x32 0x9d` 读取 U-Boot 内存测试状态

`0x3e 0x82` 提高 HPM 传输载荷大小

`0x32 0x84` 读取单项配置的保留状态

`0x32 0xbb` 读取所有配置的保留状态

`0x32 0xe4` 读取备份标志

`0x32 0xf3` 读取恢复信息

`0x32 0xc0` 读取远程 KVM 配置

`0x32 0xca` 读取虚拟介质配置

选择子	总长	数据字节数	选择子	总长	数据字节数
0	5	4	8	6	5
1	256	255	9	256	255
2	5	4	10	5	4
3	5	4	11	2	1
4	5	4	12	5	4
5	63	62	13	2	1
6	256	255	14	2	1
7	32	31
